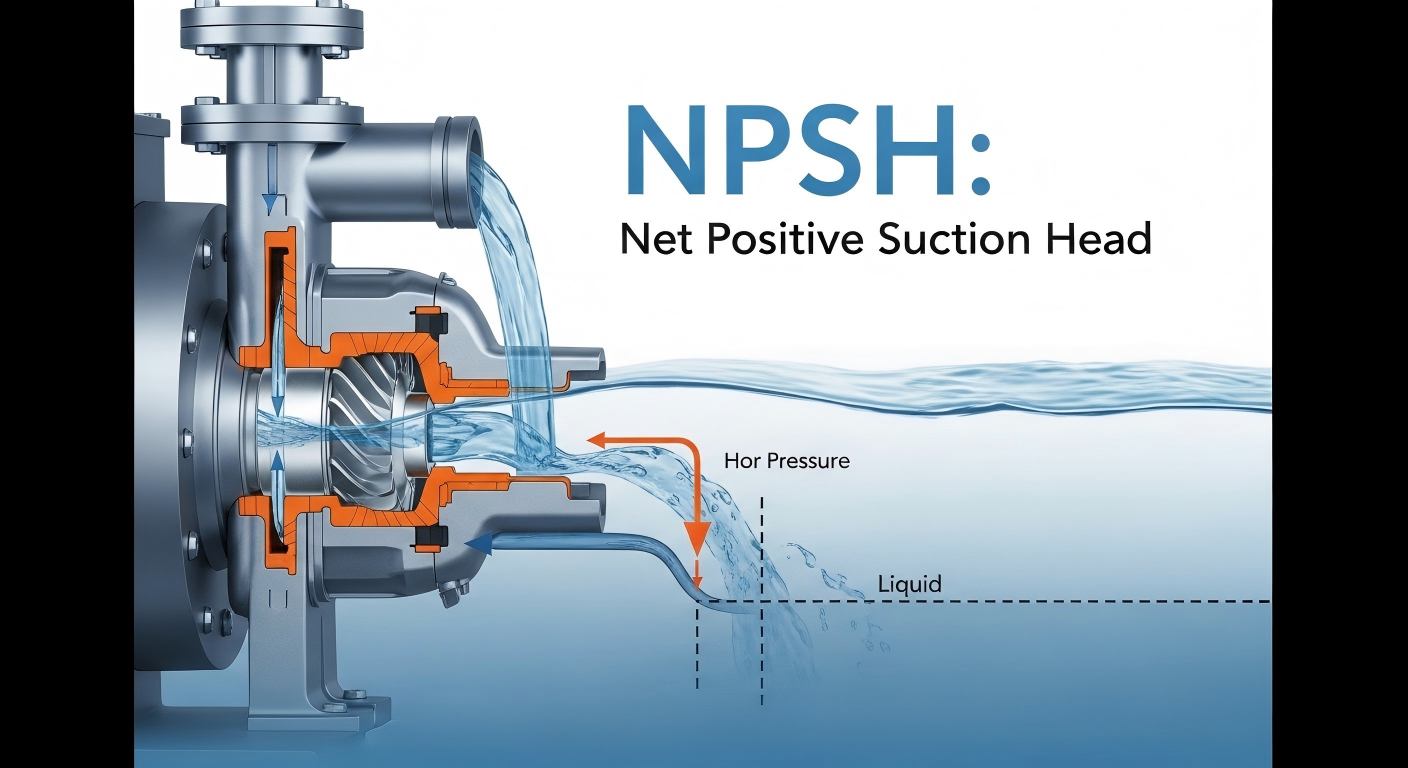

หากคุณกำลังปฏิบัติการหรือออกแบบกปั๊มแรงเหวี่ยงระบบ NPSH (Net Positive Vacuum Head) เป็นคำที่คุณไม่สามารถหลีกเลี่ยงได้ มันไม่ได้เป็นเพียงพารามิเตอร์ทางกายภาพ แต่เป็นเส้นแบ่งที่สำคัญที่กำหนดว่าปั๊มของคุณจะทำงานได้อย่างราบรื่นเป็นเวลาหลายทศวรรษหรือถูกทำลายเนื่องจากการเกิดโพรงอากาศภายในเวลาเพียงไม่กี่เดือน
NPSH หมายถึงพลังงานแรงดันส่วนเกินที่มีประสิทธิผลซึ่งมีของเหลวครอบครองอยู่จริงที่ทางเข้าของปั๊มแรงเหวี่ยง หน้าที่หลักของมันคือเอาชนะความต้านทานการไหลและป้องกันการกลายเป็นไอของของเหลว และโดยทั่วไปจะวัดเป็นเมตรของคอลัมน์น้ำ (ม.) หรือฟุตของคอลัมน์ของเหลว (ฟุต)
เมื่อปั๊มหอยโข่งทำงาน โซนแรงดันต่ำจะเกิดขึ้นที่ทางเข้าใบพัดเนื่องจากการไหลของของไหลความเร็วสูง หากความดันที่นี่ลดลงต่ำกว่าความดันไออิ่มตัวของของเหลว ของเหลวจะระเหยกลายเป็นไอทันที ทำให้เกิดฟองไอจำนวนมาก ขณะที่ฟองอากาศไหลพร้อมกับของเหลวเข้าสู่บริเวณแรงดันสูงของใบพัด ฟองอากาศจะยุบตัวและระเบิดอย่างรวดเร็ว ปรากฏการณ์นี้เรียกว่าโพรงอากาศ (cavitation) ซึ่งเป็นโหมดความล้มเหลวที่สร้างความเสียหายได้มากที่สุดของปั๊มหอยโข่ง การมีอยู่ของ NPSH คือการรักษาความดันด้านล่างและป้องกันไม่ให้เกิดโพรงอากาศ
การทำให้ทั้งสองแนวคิดนี้สับสนเป็นสาเหตุอันดับหนึ่งของการเลือกที่ไม่ถูกต้องในไซต์วิศวกรรมและการค้นหาของ Google เพื่อให้มั่นใจถึงความปลอดภัยของปั๊ม จะต้องเข้าใจความสัมพันธ์อย่างชัดเจน
ระบบสามารถให้พลังงานได้จริงเท่าใด?
NPSHA ถูกกำหนดโดยเงื่อนไขการติดตั้งของคุณทั้งหมด และไม่เกี่ยวข้องกับแบรนด์ปั๊ม ขึ้นอยู่กับปัจจัยต่อไปนี้:
ตัวปั๊มเองใช้พลังงานเท่าใด?
NPSHR เป็นคุณลักษณะเฉพาะของปั๊ม ซึ่งกำหนดโดยผู้ผลิตผ่านการทดสอบอย่างเข้มงวดและทำเครื่องหมายไว้บนกราฟประสิทธิภาพของปั๊ม แสดงถึงการใช้พลังงานที่จำเป็นสำหรับของเหลวที่จะไหลจากทางเข้าปั๊มไปยังจุดที่มีแรงดันต่ำสุดภายในใบพัด

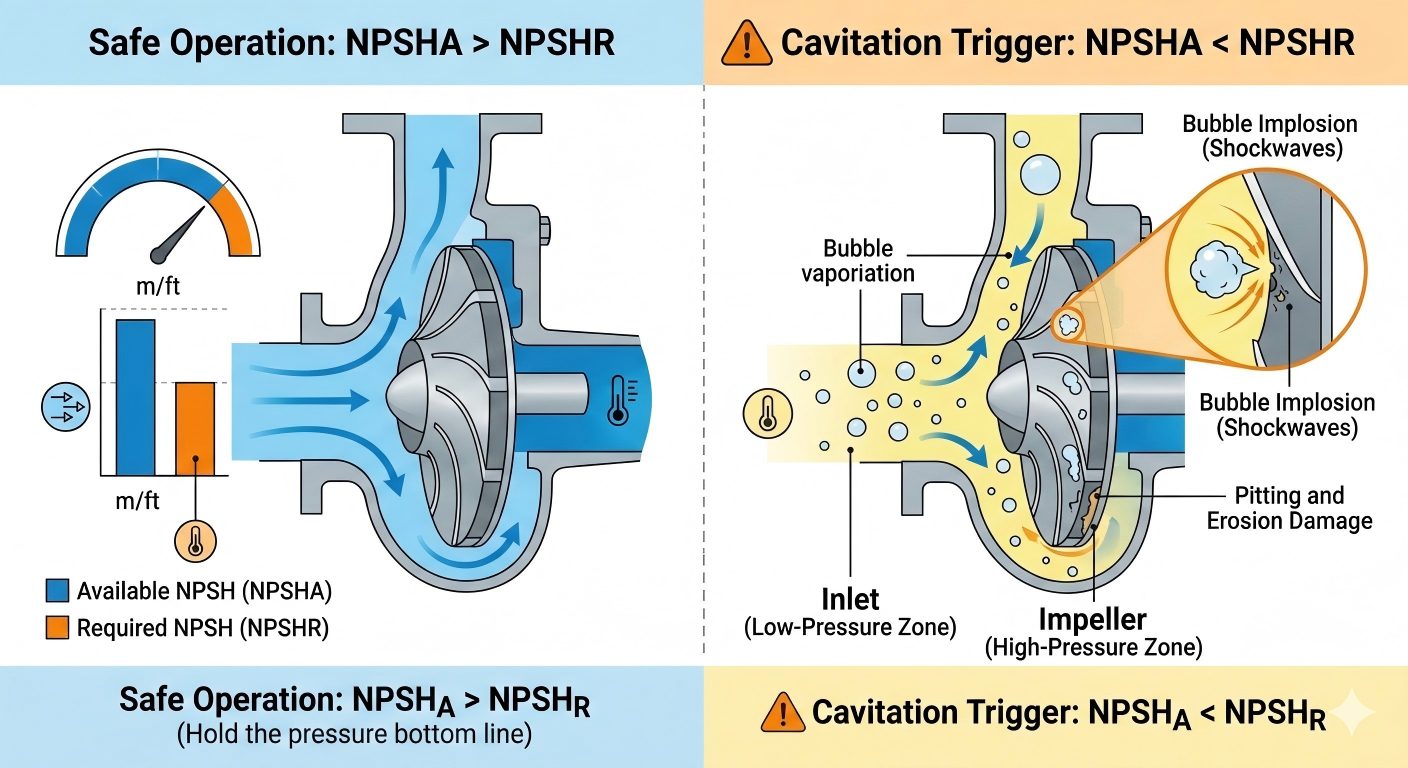

เมื่อ NPSHa < NPSHR แรงดันขาเข้าของปั๊มจะต่ำกว่าความดันไอของเหลว และการเกิดโพรงอากาศเกิดขึ้นเป็นระยะ ซึ่งท้ายที่สุดแล้วจะทำให้อุปกรณ์เสียหายอย่างถาวร
| ประเภทอันตราย | อาการเฉพาะ | ขอบเขตของผลกระทบ |
|---|---|---|
| ความเสียหายของส่วนประกอบ | รูพรุนและโพรงบนใบพัดและโครงปั๊ม ความล้าของโลหะและการเจาะทะลุ ทำให้ความแข็งแรงของโครงสร้างลดลง | ส่วนประกอบการไหลหลักทำให้อายุการใช้งานของปั๊มสั้นลงโดยตรง |
| ประสิทธิภาพการทำงานลดลง | อัตราการไหลและส่วนหัวลดลงอย่างมาก ประสิทธิภาพไฮดรอลิกลดลงอย่างมาก การใช้พลังงานเพิ่มขึ้นผิดปกติ | ประสิทธิภาพโดยรวมของระบบสูบน้ำ ไม่เป็นไปตามข้อกำหนดของกระบวนการ |
| เสียงและการสั่นสะเทือนผิดปกติ | ตัวปั๊มส่งเสียงผิดปกติที่ไม่เหมือนใคร เช่น "การกลิ้งของกรวด" หรือ "การกระแทกหินอ่อน" โดยมีการสั่นสะเทือนอย่างรุนแรง | ส่วนประกอบเสริม เช่น แบริ่ง ข้อต่อ และซีล ซึ่งก่อให้เกิดความล้มเหลวขั้นที่สอง |
| ซีลล้มเหลว | การสั่นสะเทือนและความผันผวนของอุณหภูมิที่เพิ่มขึ้นส่งผลให้อายุการใช้งานของซีลเชิงกลลดลงอย่างรวดเร็ว (เช่น ซีลยางเบลโลว์สปริงเดี่ยว RS60A) | การรั่วไหลของซีลเพลา การรั่วไหลปานกลาง อาจเพิ่มอันตรายด้านความปลอดภัย |
| การปิดระบบอย่างรุนแรง | ความร้อนสูงเกินไปในท้องถิ่นทำให้เกิดการระเหยกลายเป็นไอของของเหลว ท้ายที่สุดนำไปสู่การยึดปั๊มและมอเตอร์ไหม้ | การทิ้งอุปกรณ์ทั้งหมด การหยุดทำงานของการผลิต และความสูญเสียทางเศรษฐกิจ |
ในสภาพการทำงานนอกสถานที่ สามารถปรับ NPSHa ได้ผ่านการเพิ่มประสิทธิภาพระบบ ทิศทางการเพิ่มประสิทธิภาพหลักมีดังนี้ ซึ่งสามารถนำไปใช้ได้ตามสถานการณ์จริง:
หัวดูด Net Positive (NPSH) คืออะไร เป็นเส้นแบ่งระหว่างการดำเนินงานที่มีประสิทธิภาพและความล้มเหลวจากภัยพิบัติ
อย่ารอจนกว่าคุณจะได้ยินเสียง "หินปั๊ม" จึงค่อยดำเนินการเทฟฟิโกมุ่งมั่นที่จะมอบโซลูชั่นที่ลื่นไหลซึ่งไม่เพียงแต่ตรงตามมาตรฐาน แต่ยังเกินความคาดหมายอีกด้วย ตั้งแต่การวิเคราะห์สภาพการทำงานที่แม่นยำไปจนถึงการผลิตปั๊มที่ยอดเยี่ยม เราได้รวมการค้นหาขั้นสูงสุดของ NPSH ไว้ในอุปกรณ์ทุกชิ้น เพื่อให้มั่นใจว่าระบบของคุณทำงานได้อย่างมีประสิทธิภาพในความเงียบและปราศจากปัญหาการเกิดโพรงอากาศ
