การเปรียบเทียบการกำหนดค่าปั๊ม OH และปั๊ม BB

API 610 ทำหน้าที่เป็นมาตรฐานทั่วไปหลักสำหรับปั๊มหอยโข่งแนวนอนในอุตสาหกรรมปิโตรเคมี น้ำมัน-ก๊าซ และเคมี มาตรฐานนี้แบ่งประเภทของปั๊มหอยโข่งทางอุตสาหกรรมออกเป็นสามรูปแบบหลัก ได้แก่ ปั๊มแบบแขวน OH, ปั๊มระหว่างแบริ่ง BB และปั๊มแบบแขวนแนวตั้ง VS ด้วยการวิจัยและพัฒนาเชิงลึกมานานหลายปีและความเชี่ยวชาญด้านการผลิตในปั๊มที่ตรงตามมาตรฐาน API 610 Teffiko นำเสนอโซลูชันการขนส่งของเหลวที่เชื่อถือได้สูงสำหรับอุตสาหกรรมที่หลากหลาย ผ่านการออกแบบโครงสร้างที่ได้มาตรฐานและประสบการณ์มากมายในการปรับให้เข้ากับสภาพการทำงานที่มีความต้องการสูง

I. คำจำกัดความพื้นฐานของปั๊ม API 610 สามประเภท

OH (ปั๊มโอเวอร์ฮัง):ใบพัดติดตั้งอยู่ที่ปลายเพลาปั๊ม โดยยื่นออกไปด้านนอกตัวเรือนแบริ่ง ชุดตลับลูกปืนแยกออกจากของเหลวในกระบวนการโดยสิ้นเชิง เป็นปั๊มประเภทแนวนอนน้ำหนักเบาทั่วไป

BB (ระหว่างปั๊มแบริ่ง):ใบพัดถูกจัดเรียงไว้ระหว่างแบริ่งสองชุดที่มีโครงสร้างรองรับแบบสมมาตร ซึ่งช่วยเพิ่มความสมดุลของโรเตอร์และความแข็งแกร่งในการรองรับโดยรวมสำหรับสภาวะการทำงานที่มีความต้องการสูง

VS (ปั๊มแขวนแนวตั้ง):เพลาปั๊มและใบพัดถูกแขวนในแนวตั้งและแช่อยู่ในของเหลวที่ถูกขนส่ง ส่วนใหญ่จะใช้ในสถานการณ์การขนส่งน้ำลึกและในถังแนวตั้ง และจะไม่กล่าวถึงรายละเอียดในเอกสารนี้

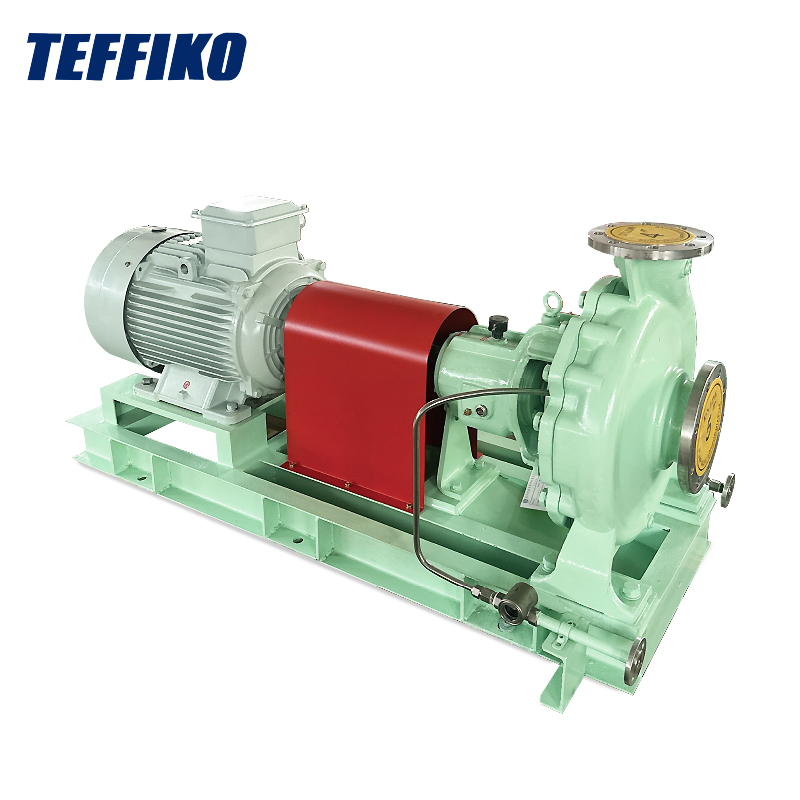

ครั้งที่สอง การวิเคราะห์แบบเต็มมิติของOH ปั๊มโอเวอร์ฮัง

1. ประเภทย่อย

•  OH1: ปั๊มดูดปลายติดที่ฐานพร้อมขายึดแบริ่งอิสระ ซึ่งเป็นรุ่นพื้นฐานที่ใช้กันมากที่สุด
•  OH2: เคสที่ติดตั้งไว้ตรงกลางสำหรับบริการที่มีความผันผวนของอุณหภูมิ พร้อมด้วยตัวเรือนแบริ่งอิสระ
•  OH3/OH4/OH5: โมเดลอนุพันธ์แนวตั้งที่มีโครงสร้างแบบโคลสคัปเปิ้ลหรือแบบแยกส่วน
•  OH6: การออกแบบความเร็วสูงแบบอินทิเกรตเกียร์ ออกแบบมาเพื่อการใช้งานเสริมการขนส่งไฮโดรคาร์บอนเบาและการบีบอัดก๊าซโดยเฉพาะ

2. ข้อดีหลัก

โครงสร้างโดยรวมกะทัดรัดด้วยพื้นที่ขนาดเล็ก เหมาะสำหรับโครงการที่มีพื้นที่จำกัด การดำเนินการบำรุงรักษาง่าย การตรวจสอบและการเปลี่ยนซีลเชิงกลและใบพัดที่สะดวก ซึ่งช่วยลดเวลาหยุดทำงานได้อย่างมาก เหมาะสำหรับสภาวะแรงดันคงที่และสภาวะโหลดไฮดรอลิกปานกลาง และแสดงให้เห็นความสามารถในการปรับตัวที่ดีเยี่ยมสำหรับงานบริการสาธารณูปโภค

3. ข้อจำกัดด้านสภาพการทำงาน

โครงสร้างที่ยื่นออกมาจำกัด ความเสี่ยงต่อการโก่งตัวของเพลาสูงเกิดขึ้นภายใต้สภาวะที่มีเส้นผ่านศูนย์กลางใบพัดขนาดใหญ่และแรงดันสูง ซึ่งอาจทำให้เกิดการสั่นสะเทือนมากเกินไปได้ง่าย ไม่เหมาะสำหรับระบบการผลิตงานหนักต่อเนื่องที่มีการไหลสูง อุณหภูมิสูง และแรงดันสูง มีอายุการใช้งานสั้นและการสึกหรอของซีลอย่างรวดเร็วภายใต้สภาวะการทำงานที่รุนแรงในระยะยาว

4. สถานการณ์การใช้งานทั่วไป

การขนส่งทางน้ำเพื่อใช้ในโรงงาน การจ่ายสารเคมี การถ่ายโอนไฮโดรคาร์บอนแบบเบา การขนส่งของเหลวในกระบวนการเสริม และหน้าที่อื่นๆ ที่ไม่สำคัญ ไม่สม่ำเสมอ หรือโหลดต่ำ

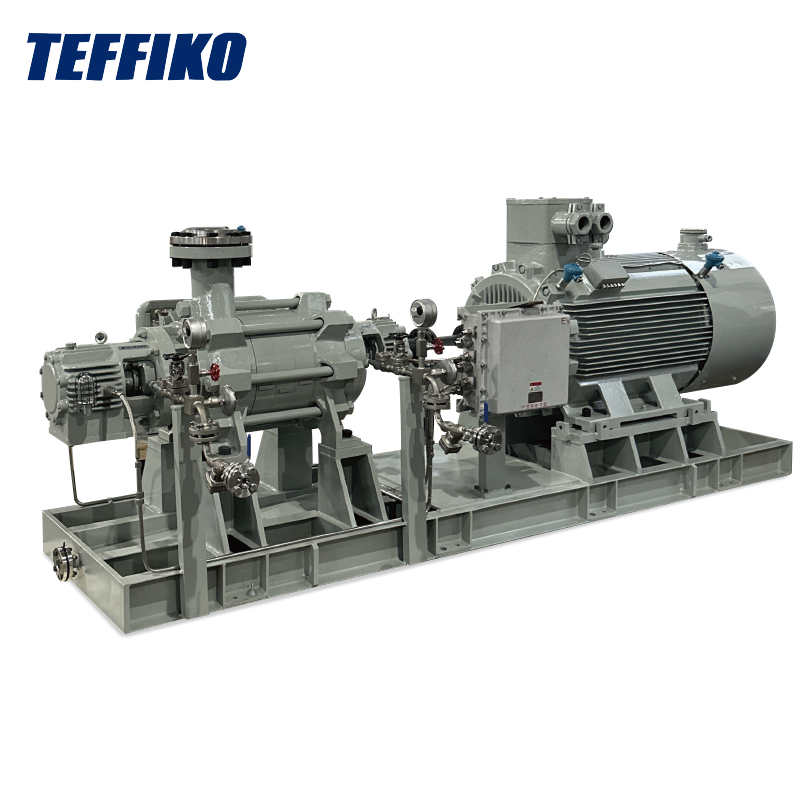

ที่สาม การวิเคราะห์แบบเต็มมิติของปั๊มระหว่างแบริ่ง BB

1. ประเภทย่อย

• - BB1: โครงสร้างแบบแยกตามแนวแกนรองรับการลำเลียงของเหลวแบบดูดเดียวหรือดูดสองครั้ง
• - BB2: ปั๊มแบบสเตจเดียวแบบแยกรัศมี ซึ่งเป็นรุ่นหลักสำหรับบริการแบบสเตจเดียวแรงดันสูง
• - BB3: ปั๊มหลายจังหวะแบบแยกตามแนวแกนสำหรับแรงดันปานกลางถึงสูงแบบหลายจังหวะ
• - BB4: โครงสร้างหลายขั้นตอนแบบแบ่งส่วนแบบเรเดียล
• - BB5: ปั๊มหลายใบพัดแบบแยกแนวรัศมีแบบกระบอก ออกแบบมาโดยเฉพาะสำหรับงานที่ต้องการแรงดันสูงพิเศษ

2. ข้อดีหลัก

การออกแบบตัวรองรับโรเตอร์แบบสมมาตรช่วยให้สามารถปรับรับน้ำหนักได้ดีและมีความเสถียรของเพลาสูงมาก ความสามารถในการทำงานระยะยาวภายใต้สภาวะอุณหภูมิสูงและแรงดันสูงพร้อมโหลดเพลาไดนามิกต่ำ แรงโรเตอร์ที่สมดุลช่วยลดการสั่นสะเทือนของอุปกรณ์และแรงขับในแนวแกนได้อย่างมีประสิทธิภาพ ให้ความเสถียรในการปฏิบัติงานที่เหนือกว่ามากเมื่อเทียบกับปั๊ม OH

3. ข้อจำกัดด้านสภาพการทำงาน

น้ำหนักอุปกรณ์ที่หนักกว่า พื้นที่ใช้งานที่ใหญ่ขึ้น และข้อกำหนดสำหรับรากฐานอุปกรณ์ที่แข็งแกร่งและมั่นคง โครงสร้างที่ซับซ้อนและซับซ้อน โดยเฉพาะอย่างยิ่งสำหรับปั๊ม BB แบบหลายขั้นตอน ขั้นตอนการถอดแยกชิ้นส่วนและการบำรุงรักษาที่ยุ่งยากซึ่งมีภาระงานบำรุงรักษาหนักและข้อกำหนดที่เข้มงวดเพื่อความแม่นยำในการจัดตำแหน่งระหว่างการติดตั้ง

4. สถานการณ์การใช้งานทั่วไป

การขนส่งทางท่อน้ำมันและก๊าซทางไกล ระบบฉีดน้ำในบ่อน้ำมัน การไหลเวียนของของเหลวเอมีนในโรงกลั่น การระบายออกจากด้านล่างของหอคอยอุณหภูมิสูง แรงดันน้ำป้อนหม้อไอน้ำ และหน้าที่การผลิตต่อเนื่องที่สำคัญอื่นๆ

IV. การเปรียบเทียบโดยละเอียดของการกำหนดค่าหลักระหว่างปั๊ม OH และปั๊ม BB

เพื่ออำนวยความสะดวกในการแยกแยะการกำหนดค่าฮาร์ดแวร์ ประสิทธิภาพ และความแตกต่างในการบำรุงรักษาการทำงานระหว่างปั๊มทั้งสองประเภทได้อย่างรวดเร็ว ตารางเปรียบเทียบที่สมบูรณ์ต่อไปนี้ภายใต้มาตรฐาน API 610 จะครอบคลุมพารามิเตอร์การเลือกแกนหลัก:

 V. สรุปการคัดเลือก

สำหรับโครงการที่ใช้ต้นทุนต่ำ การทำงานและการบำรุงรักษาที่สะดวกในพื้นที่จำกัด ภายใต้เงื่อนไขบริการสาธารณูปโภคเสริมที่มีแรงดันปานกลางถึงต่ำ การไหลขนาดเล็กถึงปานกลาง แนะนำให้ใช้ปั๊มโอเวอร์ฮัง OH สำหรับหน่วยการผลิตต่อเนื่องที่สำคัญซึ่งอยู่ภายใต้สภาวะอุณหภูมิสูง แรงดันสูง และการไหลสูง โดยมีข้อกำหนดที่เข้มงวดสำหรับความเสถียรของอุปกรณ์ อัตราความล้มเหลวต่ำ และอายุการใช้งานที่ยาวนาน ต้องใช้ปั๊ม BB ระหว่างแบริ่ง การเลือกปั๊มตามจริงจำเป็นต้องมีการประเมินพารามิเตอร์ที่ครอบคลุม เช่น การกัดกร่อนปานกลาง ความหนืด และความถี่ในการสตาร์ท เพื่อสร้างสมดุลระหว่างความน่าเชื่อถือของอุปกรณ์และความคุ้มค่าของโครงการ
