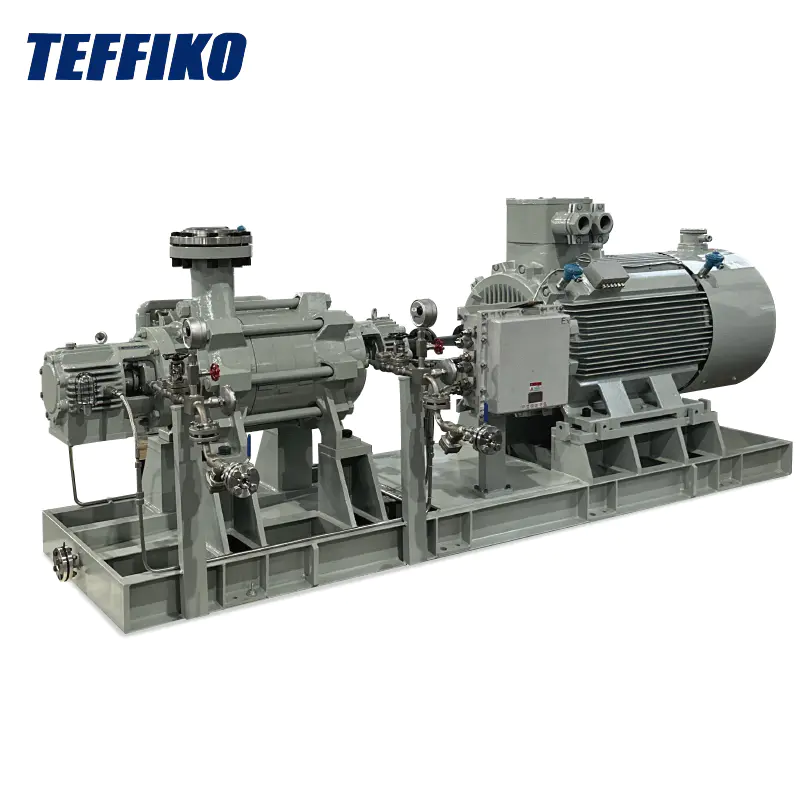

API ระหว่างปั๊มแรงเหวี่ยงแบบหลายขั้นตอนแบริ่ง

Model:BB4

API ระหว่างปั๊มแรงเหวี่ยงแบบหลายขั้นตอนแบริ่งเป็นปั๊มหลายขั้นตอนในแนวนอนที่ออกแบบมาโดยเฉพาะสำหรับสภาพการทำงานที่รุนแรงเช่นอุณหภูมิสูงและแรงดันสูง พวกเขาได้รับการออกแบบอย่างพิถีพิถันโดยทีมงานมืออาชีพ กระบวนการผลิตเป็นไปตามมาตรฐานที่เข้มงวดและขั้นตอนความแม่นยำด้วยการควบคุมคุณภาพอย่างเคร่งครัดเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์ที่ยอดเยี่ยม

ส่งคำถาม

รายละเอียดสินค้า

API ระหว่างชนิดที่มีแบกแบบหลายขั้นตอนปั๊มแรงเหวี่ยงมีท่อปั๊มรูปก้นสามที่รองรับที่กึ่งกลาง ใบพัดจะถูกจัดเรียงอย่างสมมาตรเพื่อสร้างความสมดุลให้กับแรงตามแนวแกนโดยอัตโนมัติโดยไม่จำเป็นต้องใช้กลไกการปรับสมดุลที่ซับซ้อนเช่นดิสก์สมดุลหรือกลองสมดุล ทางเข้าและทางออกตั้งอยู่ที่ด้านล่างของปลอกช่วยให้สามารถถอดชิ้นส่วนและการติดตั้งได้โดยไม่ต้องย้ายท่อทางเข้าและทางออก แกนภายในใช้โครงสร้างที่แยกตามแนวแกนโดยมีใบพัดที่จัดเรียงแบบสมมาตรแบบ back-to-back โดยกำจัดอุปกรณ์การปรับสมดุลแบบดั้งเดิม สิ่งนี้ทำให้ปลอดภัยและเชื่อถือได้มากขึ้นเมื่อขนส่งสื่อที่มีอนุภาค มันเป็นตัวเลือกที่เหมาะสำหรับการขนส่งที่มีประสิทธิภาพและมีเสถียรภาพในสาขาอุตสาหกรรม

พื้นที่แอปพลิเคชัน

ปั๊มแรงเหวี่ยงแบบหลายขั้นตอนในแนวนอนส่วนใหญ่ใช้ในการสกัดน้ำมันอุตสาหกรรมปิโตรเคมีอุตสาหกรรมเคมีอุตสาหกรรมเคมีถ่านหินการขนส่งท่อส่งน้ำทะเลน้ำทะเลโรงไฟฟ้า ฯลฯ พวกเขายังสามารถใช้เป็นปั๊มน้ำแอช

เงื่อนไขการดำเนินงาน

1. อัตราการไหล: 10 - 1500 m³/h

2. หัว: สูงถึง 3000 ม.

3. เส้นผ่านศูนย์กลางทางเข้าและทางออก: [เส้นผ่านศูนย์กลางขั้นต่ำ] - [เส้นผ่านศูนย์กลางสูงสุด] มม.

4. ช่วงอุณหภูมิ: -40 ° C - 200 ° C

5. ความดัน: 10 MPa - 35 MPa

6. ความเร็วในการหมุนสูงสุด: 6000 R/MIN

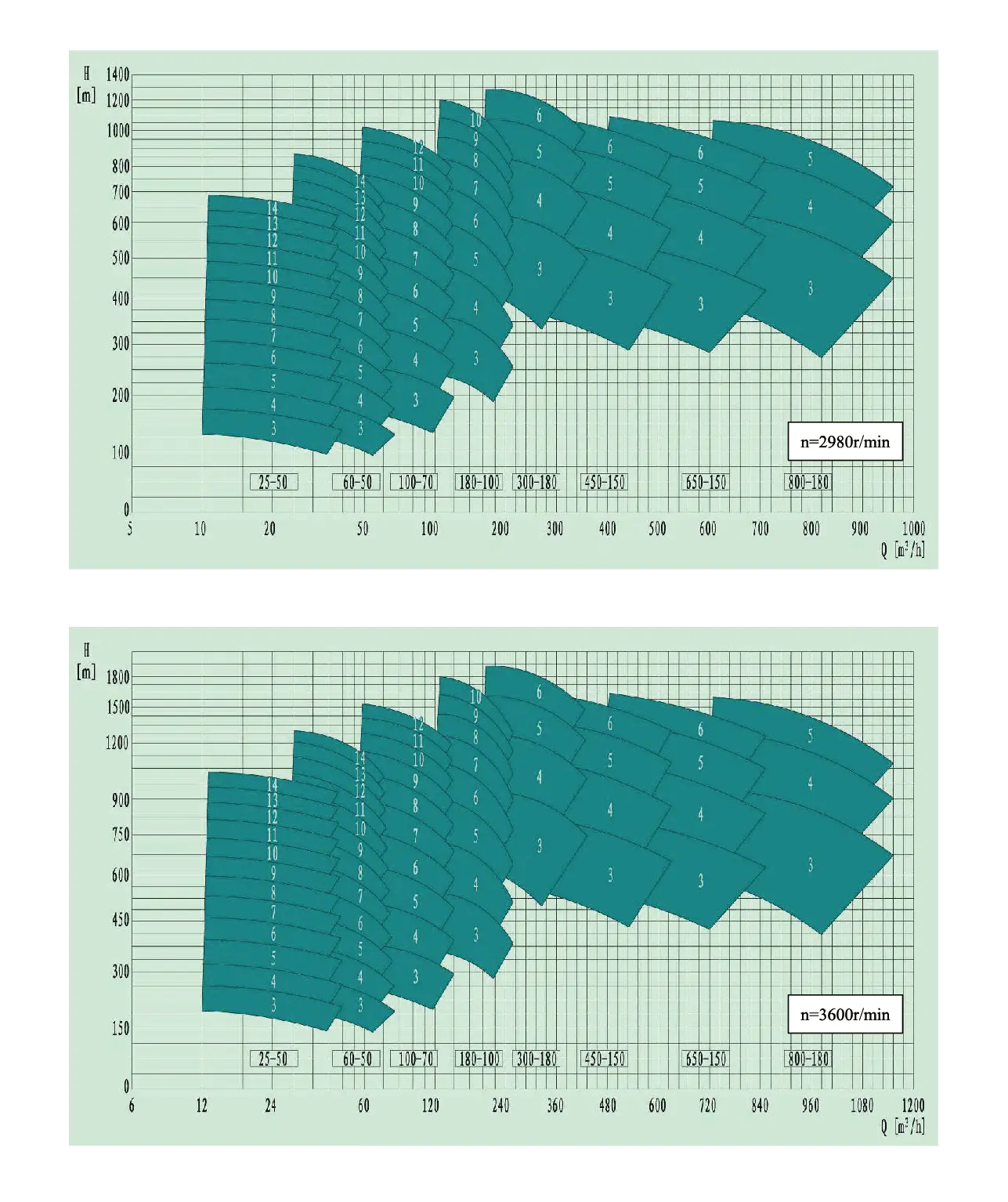

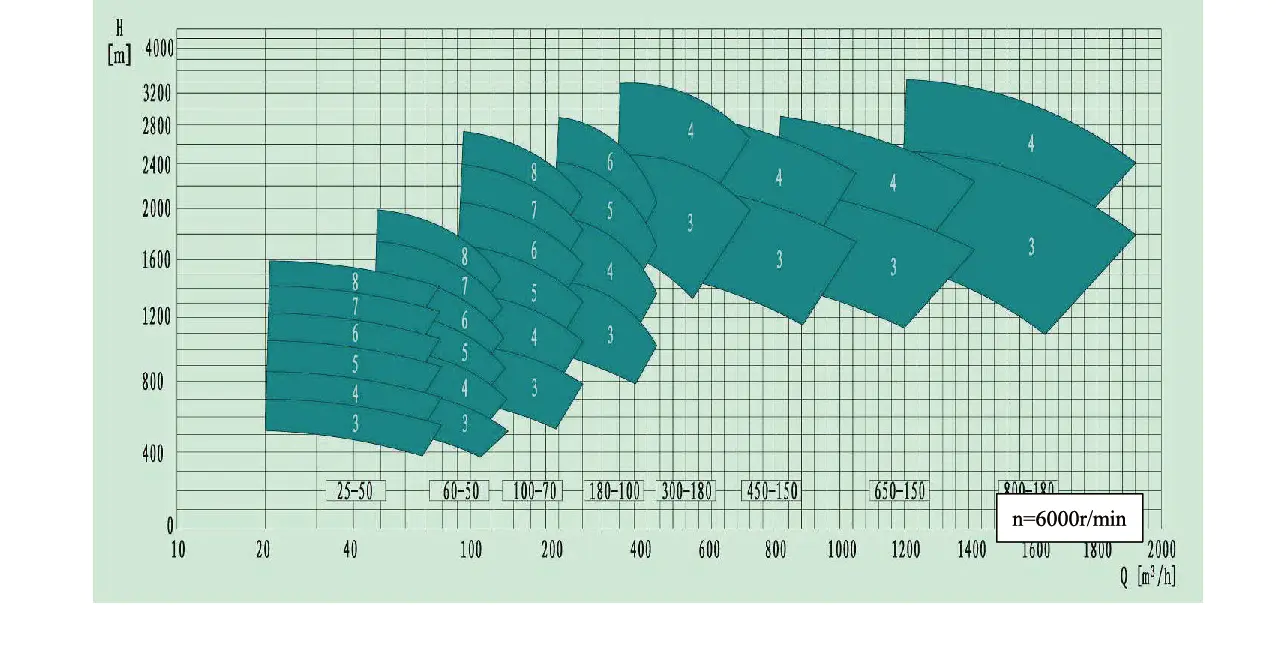

ไดอะแกรมพารามิเตอร์ประสิทธิภาพ

รุ่นปั๊ม	เส้นผ่าศูนย์กลางใบพัดมม.		อัตราการไหล (m³/h)	หัว (M)	-	NPSH (M)	Meftor Power r = 1 (kw)	โหมดปั๊ม	เส้นผ่านศูนย์กลาง LMPELLER MM		อัตราการไหล (m³/h)	หัว (M)	ติดขัด -	NPSH (M)	พลังงานมอเตอร์ r = 1 (kW)
25-50 x3	สูงสุด	217	40	130.5	51.4	2.4	37	60-50 x6	สูงสุด	217	50	318	55	1.8	90
25-50 x3	นาที	185	35	93	49.4	2.4	30	60-50 x6	นาที	180	40	240	53	1.8	75
25-50 x4	สูงสุด	217	40	174	51.4	2.4	45	60-50 x7	สูงสุด	217	50	371	55	1.8	110
25-50 x4	นาที	185	35	124	49.4	2.4	30	60-50 x7	นาที	180	40	280	53	1.8	75
25-50 x5	สูงสุด	217	40	217.5	51.4	2.4	55	60-50 x8	สูงสุด	217	50	424	55	1.8	110
25-50 x5	นาที	185	35	155	49.4	2.4	37	60-50 x8	นาที	180	40	320	53	1.8	75
25-50 x6	สูงสุด	217	40	261	51.4	2.4	75	60-50 x9	สูงสุด	217	50	477	55	1.8	132
25-50 x6	นาที	185	35	186	49.4	2.4	45	60-50 x9	นาที	180	40	360	53	1.8	90
25-50 x7	สูงสุด	217	40	304.5	51.4	2.4	75	60-50 x10	สูงสุด	217	50	530	55	1.8	132
25-50 x7	นาที	185	35	217	49.4	2.4	55	60-50 x10	นาที	180	40	400	53	1.8	110
25-50 x8	สูงสุด	217	40	348	51.4	2.4	90	60-50 x11	สูงสุด	217	50	583	55	1.8	160
25-50 x8	นาที	185	35	248	49.4	2.4	55	60-50 x11	นาที	180	40	440	53	1.8	110
25-50 x9	สูงสุด	217	40	391.5	51.4	2.4	110	60-50 x12	สูงสุด	217	50	636	55	1.8	185
25-50 x9	นาที	185	35	279	49.4	2.4	75	60-50 x12	นาที	180	40	480	53	1.8	110
25-50 x10	สูงสุด	217	40	435	51.4	2.4	110	60-50 x13	สูงสุด	217	50	689	55	1.8	200
25-50 x10	นาที	185	35	310	49.4	2.4	75	60-50 x13	นาที	180	40	520	53	1.8	132
25-50 x11	สูงสุด	217	40	478.5	51.4	2.4	132	60-50 x14	สูงสุด	217	50	742	55	1.8	220
25-50 x11	นาที	185	35	341	49.4	2.4	75	60-50 x14	นาที	180	40	560	53	1.8	132
25-50 x12	สูงสุด	217	40	522	51.4	2.4	132	100-70 x3	สูงสุด	254	103.3	214.8	68	2.9	110
25-50 x12	นาที	185	35	372	49.4	2.4	90	100-70 x3	นาที	216	80	159	65	2.9	75
25-50 x13	สูงสุด	217	40	565.5	51.4	2.4	160	100-70 x4	สูงสุด	254	103.3	286.4	68	2.9	160
25-50 x13	นาที	185	35	403	49.4	2.4	90	100-70 x4	นาที	216	80	212	65	2.9	90
25-50 x14	สูงสุด	217	40	609	51.4	2.4	160	100-70 x5	สูงสุด	254	103.3	358	68	2.9	185
25-50 x14	นาที	185	35	434	49.4	2.4	110	100-70 x5	นาที	216	80	265	65	2.9	110
60-50 x3	สูงสุด	217	50	159	55	1.8	55	100-70 x6	สูงสุด	254	103.3	429.6	68	2.9	220
60-50 x3	นาที	180	40	120	53	1.8	30	100-70 x6	นาที	216	80	318	65	2.9	132
60-50 x4	สูงสุด	217	50	212	55	1.8	75	100-70 x7	สูงสุด	254	103.3	501.2	68	2.9	250
60-50 x4	นาที	180	40	160	53	1.8	45	100-70 x7	นาที	216	80	371	65	2.9	160
60-50 x5	สูงสุด	217	50	265	55	1.8	75	100-70 x8	สูงสุด	254	103.3	572.8	68	2.9	280
60-50 x5	นาที	180	40	200	53	1.8	55	100-70 x8	นาที	216	80	424	65	2.9	185

โหมดปั๊ม	เส้นผ่านศูนย์กลาง LMPELLER MM		อัตราการไหล (m³/h)	ศีรษะ (M)	ติดขัด -	NPSH (M)	พลังงานมอเตอร์ r = 1 (kw)	รุ่นปั๊ม	MPELLER DIAMETER MM		อัตราการไหล (m³/h)	ศีรษะ (M)	eff (%)	NPSH (M)	พลังงานมอเตอร์ r = 1 (kw)
100-70 x9	สูงสุด	254	103.3	644.4	65	2.9	315	300-180 x5	สูงสุด	385	300	939	72.2	4.346	1250
100-70 x9	นาที	216	80	477	63	2.9	185	300-180 x5	นาที	328	230	710	70.2	4.346	710
100-70 x10	สูงสุด	254	103.3	716	65	2.9	355	300-180 x6	สูงสุด	385	300	1127	72.2	4.346	1600
100-70 x10	นาที	216	80	530	63	2.9	220	300-180 x6	นาที	328	230	852	70.2	4.346	900
100-70 x11	สูงสุด	254	103.3	787.6	65	2.9	400	450-150 x3	สูงสุด	380	443	480	78	5.8	900
100-70 x11	นาที	216	80	583	63	2.9	250	450-150 x3	นาที	320	340	336	76	5.8	500
100-70 x12	สูงสุด	254	103.3	859.2	65	2.9	450	450-150 x4	สูงสุด	380	443	640	78	5.8	1120
100-70 x12	นาที	216	80	636	63	2.9	250	450-150 x4	นาที	320	340	448	76	5.8	630
180-100 x3	สูงสุด	312	180	330	68	3.43	280	450-150 x5	สูงสุด	380	443	800	78	5.8	1400
180-100 x3	นาที	265	153	237	66	3.43	185	450-150 x5	นาที	320	340	560	76	5.8	800
180-100 x4	สูงสุด	312	180	440	68	3.43	355	450-150 x6	สูงสุด	380	443	960	78	5.8	1800
180-100 x4	นาที	265	153	316	66	3.43	220	450-150 x6	นาที	320	340	672	76	5.8	1000
180-100 x5	สูงสุด	312	180	550	68	3.43	450	650-150 x3	สูงสุด	380	610	477.9	78	6.2	1120
180-100 x5	นาที	265	153	395	66	3.43	280	650-150 x3	นาที	320	440	324	76	6.2	630
180-100 x6	สูงสุด	312	180	660	68	3.43	560	650-150 x4	สูงสุด	380	610	637.2	78	6.2	1600
180-100 x6	นาที	265	153	474	66	3.43	355	650-150 x4	นาที	320	440	432	76	6.2	800
180-100 x7	สูงสุด	312	180	770	68	3.43	630	650-150 x5	สูงสุด	380	610	796.5	78	6.2	2000
180-100 x7	นาที	265	153	553	66	3.43	400	650-150 x5	นาที	320	440	540	76	6.2	1000
180-100 x8	สูงสุด	312	180	880	68	3.43	710	650-150 x6	สูงสุด	380	610	955.8	78	6.2	2240
180-100 x8	นาที	265	153	632	66	3.43	450	650-150 x6	นาที	320	440	648	76	6.2	1250
180-100 x9	สูงสุด	312	180	990	68	3.43	800	800-180 x3	สูงสุด	415	800	570	80	8	1800
180-100 x9	นาที	265	153	711	66	3.43	500	800-180 x3	นาที	353	660	366	78	8	1000
180-100 x10	สูงสุด	312	180	1100	68	3.43	900	800-180 x4	สูงสุด	415	800	760	80	8	2500
180-100 x10	นาที	265	153	790	66	3.43	560	800-180 x4	นาที	353	660	488	78	8	1250
300-180 x3	สูงสุด	385	300	563.4	72.2	4.346	710	800-180 x5	สูงสุด	415	800	950	80	8	3150
300-180 x3	นาที	328	230	426	70.2	4.346	450	800-180 x5	นาที	353	660	610	78	8	1600
300-180 x4	สูงสุด	385	300	751.2	72.2	4.346	1000
300-180 x4	นาที	328	230	568	70.2	4.346	560
