วิธีอ่านแผนภาพสเปกตรัมประเภทปั๊ม: คู่มือทีละขั้นตอน

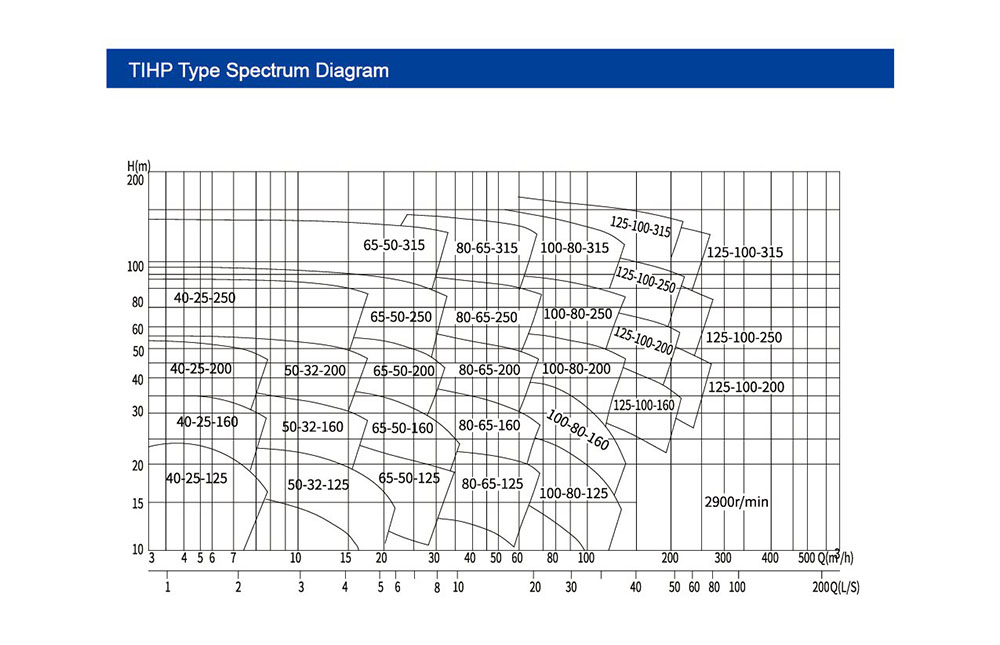

ⅰวิธีอ่านไดอะแกรมสเปกตรัมประเภทปั๊มนี้

1. การตีความแกน

• แกนแนวนอน (แกน x): หมายถึงอัตราการไหล (q) เป็นลูกบาศก์เมตรต่อชั่วโมง (m³/h) เพิ่มขึ้นจากซ้ายไปขวา
• แกนแนวตั้ง (แกน y): หมายถึงหัว (h) เป็นเมตร (m) เพิ่มขึ้นจากล่างขึ้นบน

ⅱ. เส้นโค้งและโซน

ไดอะแกรมมีหลายเส้นโค้งและโซนแต่ละอันแสดงถึงรุ่นปั๊มที่เฉพาะเจาะจง ตัวอย่างเช่น "40-25-125" และ "50-32-160" แสดงถึงรุ่นปั๊มที่แตกต่างกัน

• จุดภายในเส้นโค้ง: แต่ละจุดบนเส้นโค้งแสดงค่าส่วนหัวของโมเดลในอัตราการไหลที่เฉพาะเจาะจง ตัวอย่างเช่นภายในโซน "40-25-125" ชุดของจุดแสดงหัวในอัตราการไหลต่างๆสำหรับรุ่นนี้

ⅲ. ขั้นตอนสำคัญ: จุดทำงานและการเลือก

1. กำหนดพารามิเตอร์ที่ต้องการ: ชี้แจงอัตราการไหลของการออกแบบ (Q₀) และหัวออกแบบ (H₀) ตัวอย่างเช่นโรงงานต้องการปั๊มเพื่อขนส่ง 100 m³/h ที่หัว 80 เมตร
2. ค้นหาจุดทำงาน: ค้นหาQ₀บนแกน x และh₀บนแกน y; สี่แยกของพวกเขาคือจุดทำงาน หากจุดอยู่ในโซนรูปหลายเหลี่ยมของแบบจำลองนั้นแบบจำลองนั้นเป็นไปตามข้อกำหนดในทางทฤษฎี
3. ตัวอย่าง: สำหรับ q = 80 m³/h และ h = 80 m ตรวจสอบว่าจุดอยู่ในโซนเช่น "100-80-250" เพื่อประเมินความเหมาะสม

จัดลำดับความสำคัญของโซนที่มีประสิทธิภาพสูง: หากโซนมีเส้นโค้งที่หนาแน่นกว่าหรือการแรเงา (ทำเครื่องหมายในไดอะแกรมบางอย่าง) มันจะบ่งบอกถึงช่วงประสิทธิภาพสูง (ประสิทธิภาพ≥80%) เลือกรุ่นที่มีจุดทำงานอยู่ภายในโซนนี้เพื่อประหยัดพลังงานที่ดีที่สุด

ⅳ. ความเร็วในการหมุนและข้อมูลเพิ่มเติม

สัญกรณ์ "2900 r/min" ที่มุมล่างขวาแสดงถึงความเร็วที่จัดอันดับของปั๊มในสเปกตรัมนี้ (ความเร็วมาตรฐานสำหรับปั๊มขับเคลื่อนมอเตอร์) สำหรับความเร็วที่แตกต่างกัน (เช่น 1450 r/นาที) ใช้กฎหมายความคล้ายคลึงกันเพื่อแปลงประสิทธิภาพ:

• อัตราการไหลเป็นสัดส่วนกับความเร็ว
• หัวเป็นสัดส่วนกับสแควร์ของความเร็ว

ⅴ. ตรรกะการเลือกอย่างรวดเร็ว

1. ระบุข้อกำหนดของ Q และ H จากนั้นค้นหาโซนโมเดลที่เกี่ยวข้อง
2. จัดลำดับความสำคัญของโมเดลด้วยจุดทำงานใกล้กับศูนย์โซน (พื้นที่ประสิทธิภาพสูง)
3. สังเกตเส้นผ่านศูนย์กลางทางเข้า/ทางออกของแบบจำลอง (เช่น 40, 50 มม.) เพื่อให้แน่ใจว่าเข้ากันได้กับท่อไซต์

ⅵ. เกี่ยวกับ Teffiko Pumps

โดยสรุปแล้วแผนภาพสเปกตรัมประเภทปั๊ม TIHP รุ่นที่ 5 ของ Teffiko ทำให้เกิดสภาพการทำงานที่เกี่ยวข้องและโซนที่มีประสิทธิภาพสูงผ่านพิกัดหัวไหลโซนโมเดลและเส้นโค้งประสิทธิภาพ คุณสามารถเลือกรุ่นได้อย่างรวดเร็วโดยการจับคู่พารามิเตอร์กับโซน สำหรับคำถามเกี่ยวกับการตีความเส้นโค้งการปรับสภาพการทำงานหรือโซลูชั่นที่กำหนดเองทีมงานด้านเทคนิคมืออาชีพของ Teffiko ให้คำแนะนำการเลือกที่แม่นยำการจำลองประสิทธิภาพและการสนับสนุนการติดตั้ง เยี่ยมwww.teffiko.comหรืออีเมลsales@teffiko.comเพื่อเพิ่มประสิทธิภาพการขนส่งของเหลวในอุตสาหกรรม
