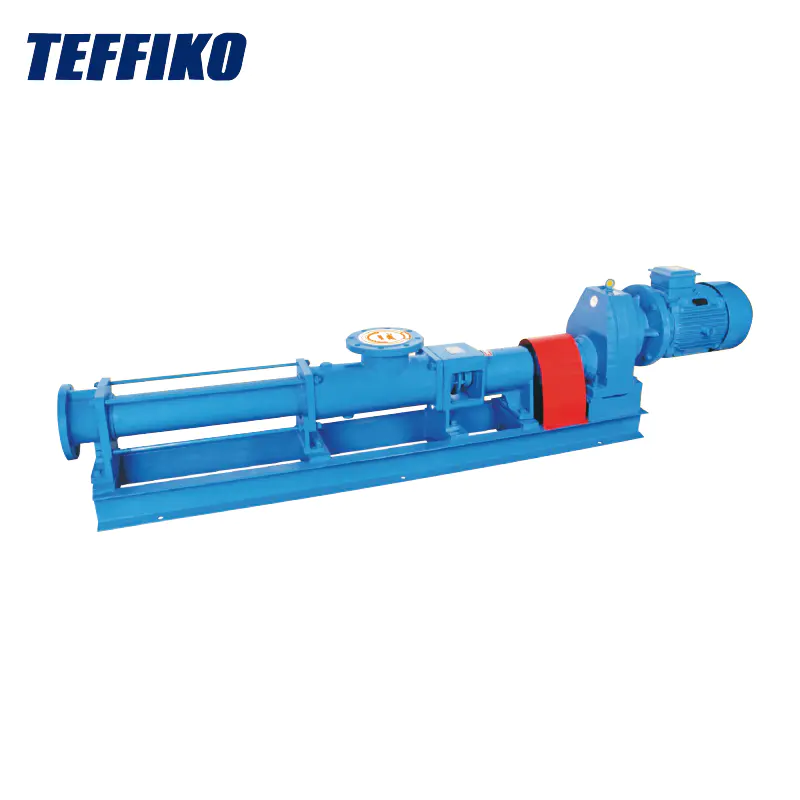

ประเภททั่วไปปั๊มสกรูเดี่ยว

Model:TPG

ชนิดทั่วไปปั๊มสกรูเดี่ยวเป็นเครื่องมือขนส่งอุตสาหกรรมที่ทรงพลัง โครงสร้างที่เป็นเอกลักษณ์ของพวกเขาช่วยให้แอปพลิเคชันในสภาพการทำงานที่หลากหลาย พวกเขาสามารถถ่ายทอดความหนืดสูงอนุภาค - รับภาระและสื่อการกัดกร่อน ปั๊มเหล่านี้ให้อัตราการไหลที่มั่นคงการปรับที่ยืดหยุ่นการใช้พลังงานต่ำและง่ายต่อการติดตั้งและทำงาน พวกเขาแก้ไขปัญหาการขนส่งในอุตสาหกรรมเช่นวิศวกรรมเคมีการบำบัดน้ำเสียและการแปรรูปอาหารทำให้พวกเขาเป็นตัวเลือกที่เหมาะสำหรับการตัดและประสิทธิภาพ

ส่งคำถาม

รายละเอียดสินค้า

ปั๊มสกรูเดี่ยวประเภท Teffike General เหมาะสำหรับสภาพการทำงานต่อไปนี้:

●การขนส่งสื่อความหนืดสูง: ความหนืดของสื่อมีตั้งแต่ 20,000 ถึง 200,000 MPa · S ขึ้นอยู่กับขนาดของปั๊ม

●การขนส่งสื่อที่มีอนุภาคหรือเส้นใยของแข็ง: ขนาดอนุภาคสูงสุดคือ 16 มม. ความยาวของเส้นใยที่ยาวที่สุดคือ 100 มม. โดยทั่วไปแล้วเนื้อหาเฟสของแข็งจะอยู่ที่ 40% และเมื่อของแข็งในสื่ออยู่ในรูปแบบผงก็สามารถเข้าถึง 60% หรือสูงกว่า

●การขนส่งอย่างต่อเนื่องและมีเสถียรภาพ: ไม่มีความผันผวนของแรงดันเป็นระยะเช่นเดียวกับปั๊มแบบลูกสูบ

●การขนส่งที่กวนต่ำ: มันไม่ได้สร้างความเสียหายต่อโครงสร้างโดยธรรมชาติของสื่อ

●ตอบสนองความต้องการด้านเสียงต่ำ

โครงสร้างไดอะแกรมของปั๊มสกรูเดี่ยว

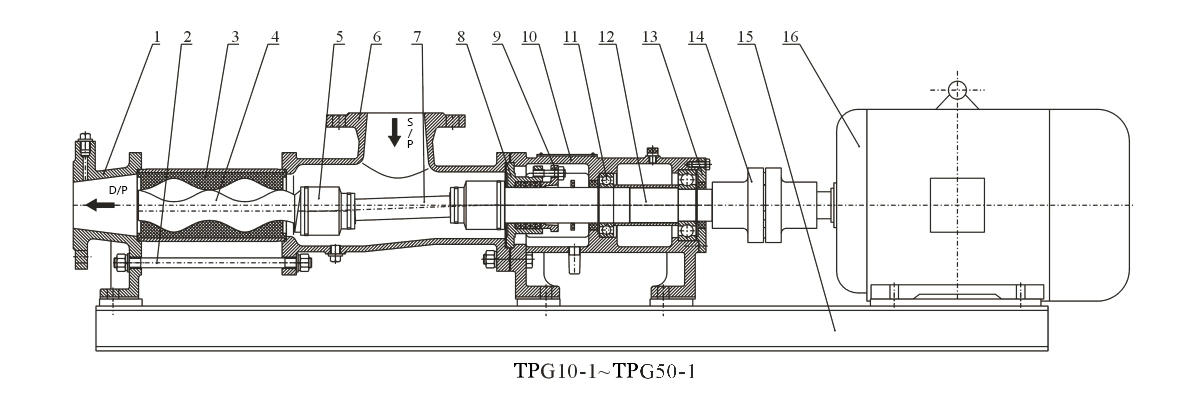

1. ส่วนประกอบของร่างกาย 2. Tie Rod 3. สเตเตอร์ 4. เพลาสกรู 5. ชุดประกอบข้อต่อของหน่วย 6. ฟีดร่างกาย 7. การเชื่อมต่อเพลา 8. ที่นั่งสองที่นั่ง 9. การบรรจุต่อม 10. ที่อยู่อาศัยที่อยู่อาศัย 11. 12.Drive shaft13 ฝาครอบ 14.Coupling 15.Base 16.

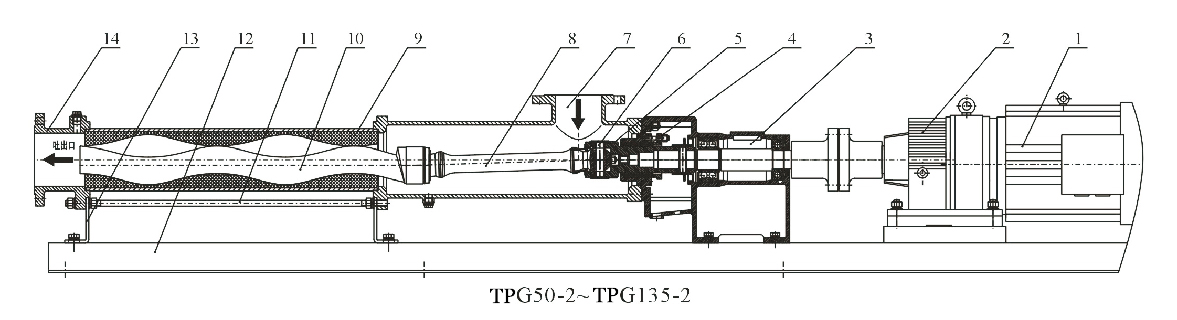

1. มอเตอร์ 2. GEARBOX 3. ส่วนประกอบเฟรมของเฟรม 4. การบรรจุส่วนประกอบซีล 5. ส่วนขยายเพลา 6. ส่วนประกอบข้อต่อหน่วย 7. การเปิดห้อง 8. การเชื่อมต่อก้าน 9. สเตเตอร์ 10.ROTOR 11.TIO

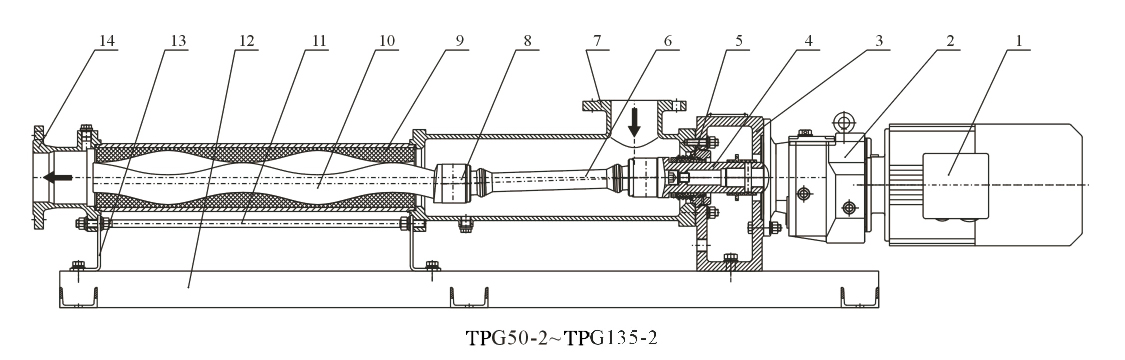

1. มอเตอร์ 2. GEARBOX 3. การเชื่อมต่อการเชื่อมต่อการเชื่อมต่อ 4. เพลาขยาย 5. ชุดประกอบกลไก 6. ก้านเชื่อมต่อ 7. ห้องเปิด 8. การประกอบข้อต่อหน่วย 9.STATOR 10.ROTOR 11.TIE ROD 12.BASE 13.

ฟิลด์แอปพลิเคชัน

●สนามป้องกันสิ่งแวดล้อม: เหมาะสำหรับการขนส่งน้ำเสียอุตสาหกรรมและในประเทศรวมถึงกากตะกอน - น้ำขุ่นที่มีอนุภาคที่เป็นของแข็งและเส้นใยสั้น

●อุตสาหกรรมการต่อเรือ: ใช้สำหรับการทำความสะอาดด้านล่างของเรือและการขนส่งสื่อเช่นน้ำมัน - ผสมน้ำกากน้ำมันและน้ำเสีย

●อุตสาหกรรมปิโตรเลียม: ขนส่งน้ำมันดิบน้ำมัน - ผสมน้ำและมีเธนถ่านหิน - ส่วนผสมของน้ำ

●อุตสาหกรรมยาและเคมีทุกวัน: สามารถถ่ายทอดสารละลายที่มีความหนืดอิมัลชันและขี้ผึ้ง - ประเภทเครื่องสำอาง

●อุตสาหกรรมการบรรจุอาหาร: สามารถขนส่งแป้งหนืดน้ำมันที่กินได้น้ำผึ้งแยมและครีม

●อุตสาหกรรมการผลิตเบียร์: เหมาะสำหรับการขนส่งสารสากลที่มีความหนืดหมักธัญพืชของเครื่องกลั่นหนาสารตกค้างของผลิตภัณฑ์อาหารและของเหลวเมือกที่มีก้อนแข็งต่างๆ

●อุตสาหกรรมการก่อสร้าง: ใช้สำหรับการฉีดพ่นและขนส่งสารพ่นเช่นปูนซีเมนต์ปูนมะนาวและการเคลือบ

●อุตสาหกรรมเหมืองแร่: ท่อระบายน้ำน้ำใต้ดินและสารละลาย - น้ำเสียที่เต็มไปด้วยอนุภาคที่เป็นของแข็งในเหมืองถึงพื้น

●อุตสาหกรรมเคมี: ปั๊มแบบขดลวดขนส่งสารแขวนลอยน้ำมันสารคอลลอยด์และกาว

●การพิมพ์และกระดาษ - อุตสาหกรรมการทำ: สามารถถ่ายทอดหมึกสูง - หมึกความหนืดและพลาสติกพีวีซีสำหรับวอลล์เปเปอร์

●หม้อไอน้ำอุตสาหกรรมและโรงไฟฟ้า: ปั๊มเกลียวใช้สำหรับการขนส่งถ่านหิน - น้ำสารละลาย

ตารางพารามิเตอร์ประสิทธิภาพ

การเลือกปั๊มประเภท TPG ด้วยมอเตอร์ 6 ขั้ว

เลขที่	รุ่นปั๊ม	ไหลm³/h	MPA แรงดัน	รอบความเร็วรอบต่อนาที	พลังงานมอเตอร์ KW	เส้นผ่านศูนย์กลาง Nlet มม.	MM Caillet Outlet	การทำงาน
1	TPG10-1-V	0.1	0.6	960	0.55	25	25	การขนส่งแพม
2	TPG13-1-V	0.4	0.6	960	0.55	25	25	การขนส่งแพม
3	TPG15-1-V	0.6	0.6	960	0.75	25	25	การขนส่งแพม
4	TPG20-1-V	0.8	0.6	960	0.75	25	25	การขนส่งแพม
5	TPG25-1-V	2	0.6	960	1.5	32	25	การขนส่งกากตะกอน
6	TPG30-1-V	5	0.6	960	2.2	50	40	การขนส่งกากตะกอน
7	TPG35-1-V	8	0.6	960	3	65	50	การขนส่งกากตะกอน
8	TPG40-1-V	12	0.6	960	4	80	65	การขนส่งกากตะกอน
9	TPG50-1-V	20	0.6	960	5.5	100	80	การขนส่งกากตะกอน
10	TPG60-1-V	30	0.6	960	11	125	100	การขนส่งกากตะกอน

การเลือกปั๊มประเภท TPG ด้วยมอเตอร์ 8 ขั้ว

เลขที่	รุ่นปั๊ม	ไหลm³/h	MPA แรงดัน	รอบความเร็วรอบต่อนาที	พลังงานมอเตอร์ KW	เส้นผ่าศูนย์กลางทางเข้ามม.	MM Caillet Outlet	การทำงาน
1	TPG10-1-V	0.08	0.6	720	0.55	25	25	การขนส่งแพม
2	TPG13-1-V	0.3	0.6	720	0.55	25	25	การขนส่งแพม
3	TPG15-1-V	0.45	0.6	720	0.55	25	25	การขนส่งแพม
4	TPG20-1-V	0.6	0.6	720	0.55	25	25	การขนส่งแพม
5	TPG25-1-V	1.5	0.6	720	1.1	32	25	การขนส่งกากตะกอน
6	TPG30-1-V	4	0.6	720	2.2	50	40	การขนส่งกากตะกอน
7	TPG35-1-V	6	0.6	720	2.2	65	50	การขนส่งกากตะกอน
8	TPG40-1-V	9	0.6	720	3	80	65	การขนส่งกากตะกอน
9	TPG50-1-V	15	0.6	720	4	100	80	การขนส่งกากตะกอน
10	TPG60-1-V	25	0.6	720	7.5	125	100	การขนส่งกากตะกอน
11	TPG70-1-V	40	0.6	720	11	150	125	การขนส่งกากตะกอน
12	TPG85-1-V	50	0.6	720	15	150	150	การขนส่งกากตะกอน

การเลือกปั๊มชนิด TPG ด้วยมอเตอร์ 6 ขั้ว

เลขที่	โหมดปั๊ม	ไหลm³/h	MPA แรงดัน	รอบความเร็วรอบต่อนาที	พลังงานมอเตอร์ KW	เส้นผ่านศูนย์กลาง Nlet มม.	MM Caillet Outlet	การทำงาน
1	TPG10-2-V	0.1	1.2	960	0.55	25	25	การขนส่งแพม
2	TPG13-2-V	0.4	1.2	960	1.1	25	25	การขนส่งแพม
3	TPG15-2-V	0.6	1.2	960	1.1	25	25	การขนส่งแพม
4	TPG20-2-V	0.8	1.2	960	1.5	25	25	การขนส่งแพม
5	TPG25-2-V	2	1.2	960	2.2	32	25	การขนส่งกากตะกอน
6	TPG30-2-V	5	1.2	960	3	50	40	การขนส่งกากตะกอน
7	TPG35-2-V	8	1.2	960	4	65	50	การขนส่งกากตะกอน
8	TPG40-2-V	12	1.2	960	5.5	80	65	การขนส่งกากตะกอน
9	TPG50-2-V	20	1.2	960	7.5	100	80	การขนส่งกากตะกอน
10	TPG60-2-V	30	1.2	960	15	125	100	การขนส่งกากตะกอน

การเลือกปั๊มประเภท TPG ด้วยมอเตอร์ 8 ขั้ว

เลขที่.	รุ่นปั๊ม	ไหลm³/h	MPA แรงดัน	รอบความเร็วรอบต่อนาที	พลังงานมอเตอร์ KW	เส้นผ่าศูนย์กลางทางเข้ามม.	MM Caillet Outlet	การทำงาน
1	TPG10-2-V	0.08	1.2	720	0.55	25	25	การขนส่งแพม
2	TPG13-2-V	0.3	1.2	720	0.75	25	25	การขนส่งแพม
3	TPG15-2-V	0.45	1.2	720	1.1	25	25	การขนส่งแพม
4	TPG20-2-V	0.6	1.2	720	1.1	25	25	การขนส่งแพม
5	TPG25-2-V	1.5	1.2	720	1.5	32	25	การขนส่งกากตะกอน
6	TPG30-2-V	4	1.2	720	2.2	50	40	การขนส่งกากตะกอน
7	TPG35-2-V	6	1.2	720	3	65	50	การขนส่งกากตะกอน
8	TPG40-2-V	9	1.2	720	4	80	65	การขนส่งกากตะกอน
9	TPG50-2-V	15	1.2	720	7.5	100	80	การขนส่งกากตะกอน
10	TPG60-2-V	25	1.2	720	11	125	100	การขนส่งกากตะกอน
11	TPG70-2-V	40	1.2	720	18.5	150	125	การขนส่งกากตะกอน

การเลือกปั๊มประเภท TPG ด้วยมอเตอร์ 6 ขั้ว

เลขที่.	รุ่นปั๊ม	ไหลm³/h	MPA แรงดัน	รอบความเร็วรอบต่อนาที	พลังงานมอเตอร์ KW	เส้นผ่าศูนย์กลางทางเข้ามม.	MM Caillet Outlet	การทำงาน
1	TPG10-2-V	0.1	1.2	960	0.55	25	25	การขนส่งแพม
2	TPG13-2-V	0.4	1.2	960	1.1	25	25	การขนส่งแพม
3	TPG15-2-V	0.6	1.2	960	1.1	25	25	การขนส่งแพม
4	TPG20-2-V	0.8	1.2	960	1.5	25	25	การขนส่งแพม
5	TPG25-2-V	2	1.2	960	2.2	32	25	การขนส่งกากตะกอน
6	TPG30-2-V	5	1.2	960	3	50	40	ขนส่ง Sudge
7	TPG35-2-V	8	1.2	960	4	65	50	การขนส่งกากตะกอน
8	TPG40-2-V	12	1.2	960	5.5	80	65	การขนส่งกากตะกอน
9	TPG50-2-V	20	1.2	960	7.5	100	80	การขนส่งกากตะกอน
10	TPG60-2-V	30	1.2	960	15	125	100	การขนส่งกากตะกอน

การเลือกปั๊มประเภท TPG ด้วยมอเตอร์ 8 ขั้ว

เลขที่	รุ่นปั๊ม	ไหลm³/h	MPA แรงดัน	รอบความเร็วรอบต่อนาที	พลังงานมอเตอร์ KW	เส้นผ่าศูนย์กลางทางเข้ามม.	MM Caillet Outlet	การทำงาน
1	TPG10-2-V	0.08	1.2	720	0.55	25	25	การขนส่งแพม
2	TPG13-2-V	0.3	1.2	720	0.75	25	25	การขนส่งแพม
3	TPG15-2-V	0.45	1.2	720	1.1	25	25	การขนส่งแพม
4	TPG20-2-V	0.6	1.2	720	1.1	25	25	การขนส่งกากตะกอน
5	TPG25-2-V	1.5	1.2	720	1.5	32	25	การขนส่งกากตะกอน
6	TPG30-2-V	4	1.2	720	2.2	50	40	การขนส่งกากตะกอน
7	TPG35-2-V	6	1.2	720	3	65	50	การขนส่งกากตะกอน
8	TPG40-2-V	9	1.2	720	4	80	65	การขนส่งกากตะกอน
9	TPG50-2-V	15	1.2	720	7.5	100	80	การขนส่งกากตะกอน
10	TPG60-2-V	25	1.2	720	11	125	100	การขนส่งกากตะกอน
11	TPG70-2-V	40	1.2	720	18.5	150	125	การขนส่งกากตะกอน
