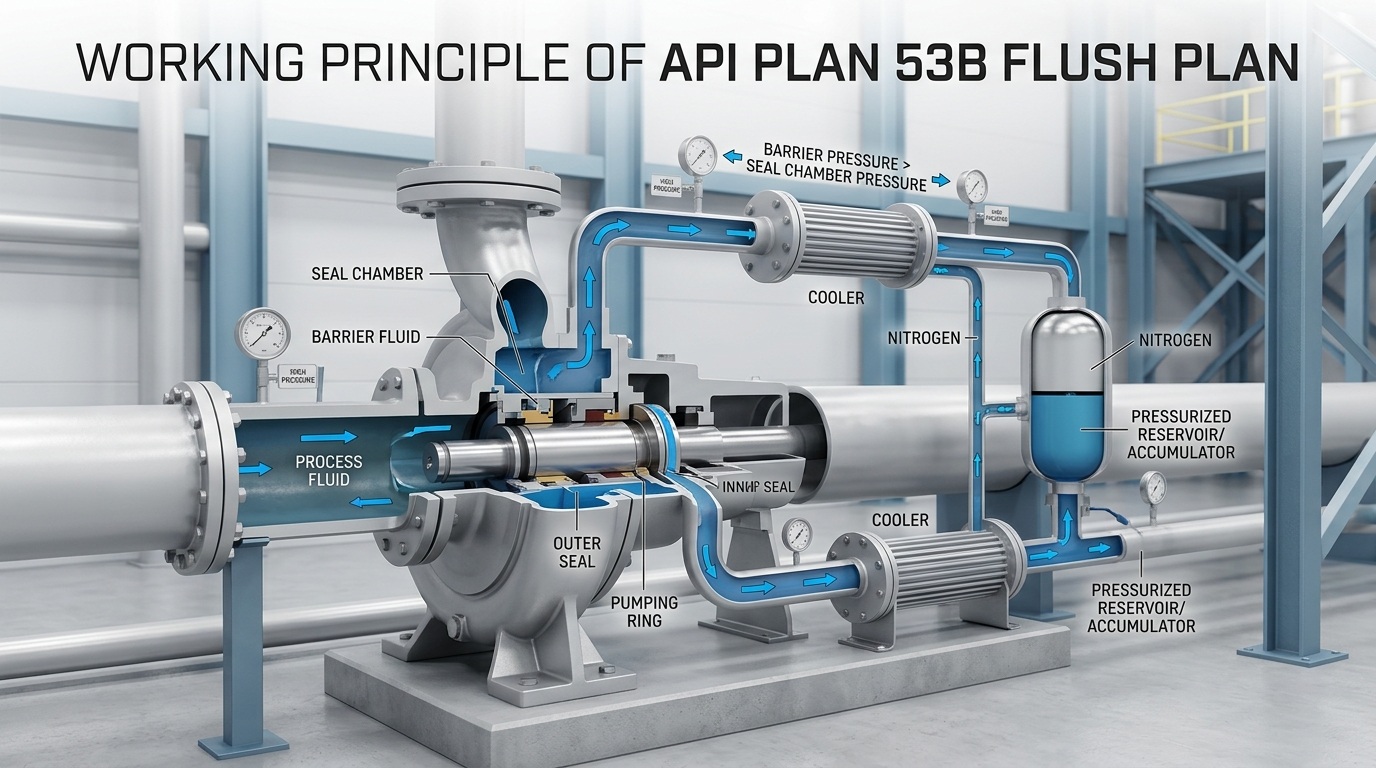

แผนล้าง API PLAN 53B เป็นระบบการไหลเวียนของไหลและแรงดันที่เป็นอุปสรรคหลักสำหรับซีลที่ไม่มีการรั่วไหลภายใต้สภาวะการทำงานที่มีแรงดันสูง เป็นพิษ และติดไฟได้ ซึ่งสอดคล้องกับมาตรฐานอุตสาหกรรม API 682 อย่างเคร่งครัด ผู้ผลิตปั๊มหลายรายและวิศวกรฝ่ายปฏิบัติการและบำรุงรักษาไม่สามารถแยกแยะตรรกะแรงดันของแผน 53A, 53B และ 53C ได้ เอกสารนี้จะอธิบายหลักการทำงานของแผนล้าง API PLAN 53B อย่างครบถ้วน
เมื่อรวมกับวงจรการเริ่มต้น การปิดเครื่อง และการทำงานของอุปกรณ์ทั้งหมด หลักการทำงานของแผนล้าง API PLAN 53B สามารถแบ่งออกได้อย่างแม่นยำเป็นสามขั้นตอนหลัก ได้แก่ การสร้างแรงดัน การทำความเย็นแบบหมุนเวียน การชดเชยการรั่วไหล และการตรวจสอบ กระบวนการทั้งหมดทำงานในลักษณะวงปิดและเป็นอัตโนมัติพร้อมความเสถียรที่ดีเยี่ยม
ก่อนเริ่มต้นระบบ ให้ชาร์จก๊าซเฉื่อยล่วงหน้าเข้าไปในห้องก๊าซในกระเพาะปัสสาวะผ่านพอร์ตชาร์จเฉพาะของหม้อสะสมเพื่อการสอบเทียบแรงดันของระบบให้เสร็จสมบูรณ์ ความดันโดยรวมของของเหลวกั้นถูกควบคุมอย่างเข้มงวดให้สูงกว่าความดันของตัวกลางในกระบวนการในห้องซีลปั๊ม 2~6 กก./ซม.² เพื่อสร้างแผงกั้นแรงดันที่เชื่อถือได้ ระบบสามารถรักษาแรงดันให้คงที่ในช่วงเวลาสั้นๆ ได้ด้วยการใช้คุณลักษณะการบัฟเฟอร์แบบยืดหยุ่นของกระเพาะปัสสาวะ แม้ว่าจะมีการสูญเสียของเหลวกั้นเล็กน้อย ป้องกันความล้มเหลวของซีลที่เกิดจากแรงดันตกอย่างกะทันหัน และวางรากฐานความปลอดภัยที่มั่นคงสำหรับการเริ่มต้นและการทำงานของอุปกรณ์
หลังจากที่ปั๊มสตาร์ทแล้ว วงแหวนปั๊มในตัวจะขับเคลื่อนของเหลวที่กั้นให้ไหลเวียน ของเหลวกั้นอุณหภูมิต่ำและแรงดันสูงจะหล่อลื่นคู่แรงเสียดทานของซีลในขณะที่ระบายความร้อนออกไป ของเหลวกั้นที่ให้ความร้อนจะไหลผ่านตัวแลกเปลี่ยนความร้อนเพื่อระบายความร้อน จากนั้นจึงกลับไปยังห้องซีลเพื่อสร้างวงปิด สภาพแวดล้อมอุณหภูมิและความดันที่ควบคุมได้นี้ป้องกันการสึกหรอที่อุณหภูมิสูง การเผาไหม้ที่แห้ง และการเกิดโค้กบนพื้นผิวซีลได้อย่างมีประสิทธิภาพ และช่วยยืดอายุการใช้งานของซีลเชิงกลได้อย่างมาก
ในระหว่างการทำงานของอุปกรณ์ตามปกติ การสูญเสียเล็กน้อยของของเหลวกั้นจะเกิดขึ้นอย่างหลีกเลี่ยงไม่ได้ เนื่องจากของเหลวกั้นจำนวนเล็กน้อยแทรกซึมเข้าไปในตัวกลางของกระบวนการผ่านหน้าซีลด้านใน ซึ่งเป็นปรากฏการณ์ปกติ ในเวลานี้ ไนโตรเจนแรงดันสูงภายในกระเพาะปัสสาวะสะสมจะขยายตัวโดยอัตโนมัติภายใต้ความแตกต่างของความดัน โดยผลักของเหลวกั้นในห้องของเหลวเพื่อเติมเต็มวงจรการไหลเวียน เพื่อชดเชยการสูญเสียของเหลวและทำให้แรงดันของระบบคงที่แบบเรียลไทม์โดยไม่ต้องมีการแทรกแซงด้วยตนเอง
หากการสึกหรอของซีลรุนแรงขึ้นหรือเกิดการรั่วไหลของท่อเล็กน้อย การสูญเสียของเหลวกั้นมากเกินไปจะทำให้แรงดันของระบบลดลงต่ำกว่าเกณฑ์ที่ตั้งไว้ และสวิตช์แรงดันที่ตรงกันจะส่งสัญญาณเตือนโดยอัตโนมัติ เจ้าหน้าที่ปฏิบัติงานและบำรุงรักษาสามารถเติมของเหลวกั้นที่สะอาดและเข้ากันได้ผ่านทางช่องเติมของเหลว เพื่อคืนแรงดันของระบบที่ได้รับการจัดอันดับอย่างรวดเร็ว และรับประกันการทำงานของอุปกรณ์อย่างต่อเนื่องและปลอดภัย
การทำงานและการบำรุงรักษาที่ได้มาตรฐานถือเป็นสิ่งสำคัญสำหรับการทำงานที่เสถียรของระบบ 53B ในระยะยาว ประเด็นสำคัญต่อไปนี้จะเน้นในการทำงานประจำวัน:
กล่าวโดยสรุป แกนหลักของแผนล้าง API PLAN 53B อยู่ที่การรักษาเสถียรภาพแรงดันอิสระโดยตัวสะสมกระเพาะปัสสาวะ รวมกับระบบวงปิดสามขั้นตอนสำหรับการระบายความร้อนและการชดเชยหมุนเวียน โดยจะปกป้องแมคคานิคอลซีลสองชั้นอย่างสมบูรณ์โดยการสร้างแผงกั้นแรงดันผ่านแรงดันเบื้องต้น การบังคับระบายความร้อนผ่านวงแหวนสูบน้ำ และบรรลุการชดเชยแรงดันอัตโนมัติและการรักษาเสถียรภาพด้วยตัวสะสม
