คู่มือที่ครอบคลุมสำหรับปั๊มหอยโข่งแนวนอน ISG แนวตั้งและ ISW

ในด้านการขนส่งของเหลวทางอุตสาหกรรม ปั๊มหอยโข่งแนวตั้ง ISG และปั๊มหอยโข่งแนวนอน ISW กลายเป็นตัวเลือกหลักสำหรับสถานการณ์การใช้งานมากมาย เนื่องจากมีข้อได้เปรียบทางโครงสร้างที่เป็นเอกลักษณ์และความสามารถในการปรับเปลี่ยนสถานการณ์ได้อย่างแม่นยำ อย่างไรก็ตาม เมื่อเผชิญกับสภาพการทำงานที่เฉพาะเจาะจง การบรรลุการเลือกรุ่นที่แม่นยำถือเป็นความท้าทายระดับมืออาชีพ เนื่องจากทีมงานวิศวกรของเทฟฟิโกเราทราบดีว่าไม่มีรุ่นปั๊มที่เหมาะสมที่สุด มีเพียงโซลูชันที่เหมาะสมที่สุดเท่านั้น บทความนี้จะทำการเปรียบเทียบที่ครอบคลุมระหว่างปั๊มหอยโข่ง ISG และ ISW จากสี่มิติหลัก: การออกแบบโครงสร้าง คุณลักษณะด้านประสิทธิภาพ สถานการณ์ที่เกี่ยวข้อง และการติดตั้งและการบำรุงรักษา นอกจากนี้ยังจะแบ่งปันประสบการณ์จริงของ Teffiko ในการเลือกรุ่นเพื่อช่วยให้คุณตัดสินใจได้อย่างมีข้อมูล

สารบัญ

1.การออกแบบโครงสร้าง

2.ลักษณะสมรรถนะ

3.สถานการณ์ที่ใช้งานได้

4.การติดตั้งและบำรุงรักษา

I. การเปรียบเทียบการออกแบบโครงสร้างระหว่างปั๊มหอยโข่งแนวตั้ง ISG และปั๊มหอยโข่งแนวนอน ISW

ความแตกต่างหลักระหว่างปั๊มหอยโข่งแนวตั้ง ISG และปั๊มหอยโข่งแนวนอน ISW เริ่มต้นที่การออกแบบโครงสร้าง ซึ่งจะกำหนดการใช้พื้นที่ วิธีการติดตั้ง และตรรกะในการปรับเปลี่ยนไปป์ไลน์โดยตรง ทำให้เป็นปัจจัยหลักที่ต้องพิจารณาในระหว่างการเลือกแบบจำลอง

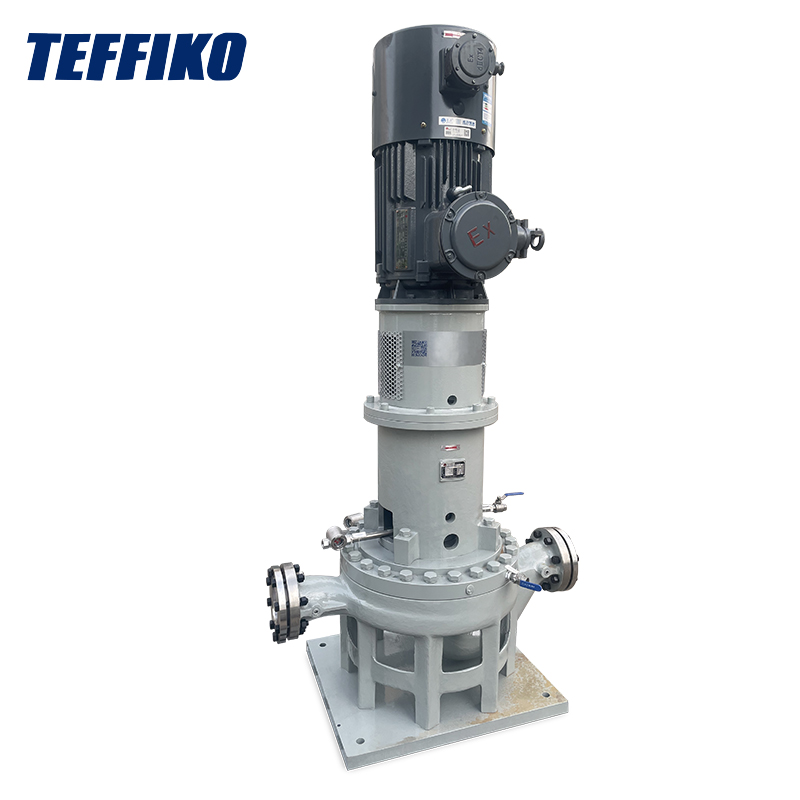

(I) ปั๊มหอยโข่งแนวตั้ง ISG: รูปแบบแนวตั้งเพื่อการประหยัดพื้นที่

ปั๊มแนวตั้ง ISG ใช้โครงสร้างแนวตั้งแบบบูรณาการ โดยมีเพลาปั๊มตั้งฉากกับพื้น มีความสูงโดยรวมค่อนข้างสูงแต่มีพื้นที่พื้นน้อย ช่องเติมน้ำและทางออกได้รับการออกแบบอย่างยืดหยุ่น ช่วยให้สามารถรวมเข้ากับระบบท่อได้โดยตรงโดยไม่จำเป็นต้องใช้ฐานเพิ่มเติม ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์พื้นที่แคบ เช่น ห้องอุปกรณ์จ่ายน้ำรองในอาคารสูงหรือสายการผลิตขนาดกะทัดรัด

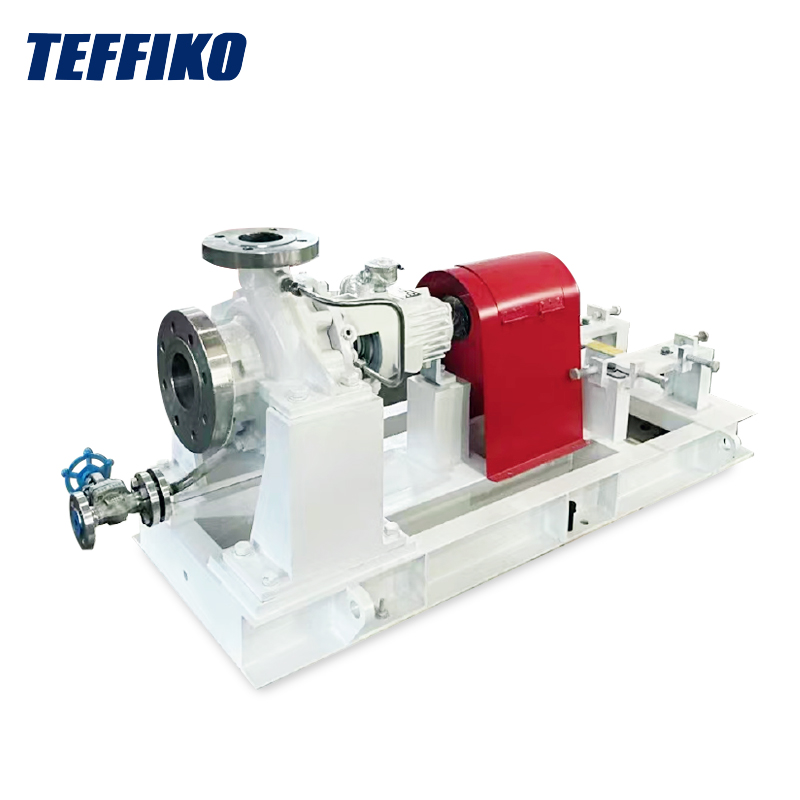

(II) ปั๊มหอยโข่งแนวนอน ISW: รูปแบบแนวนอนเพื่อความเสถียรสูง

ปั๊มแนวนอน ISW มีโครงสร้างที่มอเตอร์และตัวปั๊มเป็นแบบโคแอกเซียลในแนวนอน โดยเพลาปั๊มขนานกับพื้นและต้องยึดโดยใช้ฐาน ทางเข้าและทางออกตั้งอยู่บนเส้นแนวนอนเดียวกัน อำนวยความสะดวกในการเชื่อมต่อโดยตรงกับท่อแนวนอนและลดการสูญเสียความต้านทาน โครงสร้างนี้มีจุดศูนย์ถ่วงต่ำและรับประกันการทำงานที่มั่นคง ทำให้เหมาะสำหรับสถานการณ์ที่มีพื้นที่พื้นดินเพียงพอ เช่น โรงปฏิบัติงานขนาดใหญ่หรือโรงผลิตน้ำของเทศบาล ซึ่งการดำเนินการบำรุงรักษาสะดวก

ครั้งที่สอง การเปรียบเทียบคุณลักษณะด้านสมรรถนะ: การใช้พลังงาน ความต้านทานส่วนหัว และการเกิดโพรงอากาศ

นอกเหนือจากความแตกต่างทางโครงสร้างแล้ว ความแปรผันของประสิทธิภาพระหว่างทั้งสองส่งผลโดยตรงต่อประสิทธิภาพการปฏิบัติงานและสภาพการทำงานที่เกี่ยวข้อง สิ่งนี้เห็นได้ชัดเจนเป็นพิเศษจากความสามารถในการปรับตัวที่เกี่ยวข้องกับการใช้พลังงาน ช่วงของส่วนหัว และความต้านทานต่อการเกิดโพรงอากาศ

(I) การใช้พลังงานและประสิทธิภาพ

ในแง่ของประสิทธิภาพไฮดรอลิก ทั้งปั๊มหอยโข่ง ISG และ ISW ใช้การออกแบบแบบจำลองไฮดรอลิกขั้นสูง หลังจากปรับช่องการไหลของใบพัดให้เหมาะสมแล้ว ประสิทธิภาพภายใต้สภาวะการทำงานที่กำหนดจะค่อนข้างใกล้เคียงกัน โดยทั่วไปจะอยู่ระหว่าง 75% ถึง 85% อย่างไรก็ตาม ความแตกต่างเกิดขึ้นในสถานการณ์การดำเนินการโหลดแบบแปรผัน:

• ปั๊มหอยโข่งแนวนอน ISW มีช่องการไหลของตัวปั๊มที่นุ่มนวลกว่า ส่งผลให้ประสิทธิภาพลดลงน้อยลงเมื่อทำงานนอกอัตราการไหลที่กำหนด เหมาะสำหรับสถานการณ์ที่มีความผันผวนของการไหลมาก
• ปั๊มหอยโข่งแนวตั้ง ISG รักษาประสิทธิภาพที่เสถียรภายใต้อัตราการไหลที่กำหนด แต่ประสิทธิภาพจะลดลงเร็วขึ้นเมื่อมีการไหลผันผวน เหมาะสำหรับสถานการณ์ที่มีความต้องการการไหลคงที่มากกว่า

ในแง่ของการใช้พลังงาน:

• ปั๊ม ISG ใช้พลังงานน้อยลงภายใต้สภาวะการทำงานที่มีการไหลต่ำและมีเฮดสูง
• ปั๊ม ISW ให้ประสิทธิภาพการใช้พลังงานที่ดีกว่าในการใช้งานที่มีอัตราการไหลสูงและมีกระแสไหลต่ำ

(II) ระยะเฮด

• ระยะส่วนหัวของปั๊มหอยโข่งแนวตั้ง ISG ปกติอยู่ที่ 5 ม.-125 ม. ทำให้มีความเชี่ยวชาญมากขึ้นในการตอบสนองความต้องการในการขนส่งแบบ "กระแสน้ำสูงและไหลต่ำ" เพลาปั๊มที่มีโครงสร้างแนวตั้งมีแรงสม่ำเสมอมากขึ้น เมื่อทำงานที่ส่วนหัวสูง การส่งแรงเหวี่ยงของใบพัดจะมีเสถียรภาพมากขึ้น และการเบี่ยงเบนของเพลาที่เกิดจากแรงดันมากเกินไปมีโอกาสน้อยที่จะเกิดขึ้น ดังนั้นจึงมักใช้ในสถานการณ์ต่างๆ เช่น การประปาในอาคารสูงและน้ำป้อนหม้อไอน้ำ
• ช่วงส่วนหัวของปั๊มหอยโข่งแนวนอน ISW เน้นที่ "ส่วนหัวปานกลาง-ต่ำ อัตราการไหลสูง" โดยทั่วไปมีตั้งแต่ 3 ม.-80 ม. โครงสร้างแนวนอนสามารถปรับให้เข้ากับการขนส่งสื่อไหลขนาดใหญ่ที่มีความเสถียรได้ดีขึ้น และหลีกเลี่ยงแรงตามแนวแกนที่มากเกินไปที่เกิดจากส่วนหัวที่สูง เหมาะสำหรับสถานการณ์ที่มีความต้องการปริมาณน้ำต่ำแต่ความต้องการการไหลสูง เช่น การส่งน้ำผ่านเครือข่ายท่อเทศบาล น้ำหมุนเวียนทางอุตสาหกรรม และการชลประทานทางการเกษตร

(III) ความต้านทานต่อโพรงอากาศ: ISW มีความได้เปรียบ

หัวดูดสุทธิบวก (NPSH) ของปั๊มแนวนอน ISW โดยปกติจะต่ำกว่าของปั๊ม ISG 0.5 ม.-1.5 ม. การออกแบบช่องดูดได้รับการปรับปรุงให้เหมาะสมยิ่งขึ้น ทำให้มีโอกาสเกิดโพรงอากาศน้อยลงเมื่อขนย้ายสื่อที่ระเหยง่ายหรืออยู่ภายใต้แรงต้านการดูดสูง ในทางกลับกัน ปั๊มแนวตั้ง ISG เหมาะสำหรับโอกาสที่มีสภาวะการดูดที่ดีและท่อสั้น

III. การเปรียบเทียบสถานการณ์ที่เกี่ยวข้อง: การจับคู่ตามความต้องการคือกุญแจสำคัญ

(I) ปั๊มหอยโข่งแนวตั้ง ISG: ตัวเลือกแรกสำหรับสถานการณ์ในพื้นที่แคบและบริเวณหัวสูง

• การจ่ายน้ำสำรองในอาคารสูง: ผู้อยู่อาศัยในอาคารสูงต้องใช้แรงดันน้ำค่อนข้างสูง และห้องอุปกรณ์มักจะตั้งอยู่บนหลังคาหรือในห้องใต้ดินที่มีพื้นที่แคบ ปั๊มหอยโข่งแนวตั้ง ISG เหมาะกับสถานการณ์นี้อย่างยิ่ง โดยมีข้อดีคือมีพื้นที่พื้นเล็กและส่วนหัวสูง
• รองรับอุปกรณ์อุตสาหกรรมขนาดเล็ก เช่น ระบบระบายความร้อนสำหรับเครื่องมือกล CNC และระบบน้ำป้อนสำหรับหม้อไอน้ำขนาดเล็ก สถานการณ์เหล่านี้มีความต้องการการไหลที่มั่นคงและพื้นที่การติดตั้งที่จำกัด และสามารถรวมปั๊ม ISG เข้ากับไปป์ไลน์เพื่อประหยัดพื้นที่ได้
• การหมุนเวียนของน้ำในอาคารพาณิชย์: รวมถึงการหมุนเวียนของน้ำหล่อเย็นสำหรับเครื่องปรับอากาศส่วนกลางในโรงแรม และระบบประปาดับเพลิงในห้างสรรพสินค้า โครงสร้างแนวตั้งของปั๊ม ISG ช่วยให้เชื่อมต่อกับท่อบนเพดานหรือที่มุมได้สะดวก โดยไม่กระทบต่อแผนผังภายในอาคาร

(II) ปั๊มหอยโข่งแนวนอน ISW: ตัวเลือกหลักสำหรับสถานการณ์พื้นที่ขนาดใหญ่และการไหลสูง

• การบำบัดน้ำเสียของเทศบาล: รวมถึงการนำน้ำกลับมาใช้ซ้ำในโรงบำบัดน้ำเสียและการส่งผ่านโครงข่ายท่อในระบบประปา สถานการณ์เหล่านี้มีความต้องการการไหลจำนวนมากและพื้นที่พื้นดินที่เพียงพอ และรูปแบบแนวนอนของปั๊ม ISW ช่วยให้สามารถติดตั้งเป็นชุดและบำรุงรักษาแบบรวมศูนย์ได้
• การผลิตทางอุตสาหกรรมขนาดใหญ่: เช่นการขนส่งวัตถุดิบในสถานประกอบการเคมีและระบบน้ำหมุนเวียนหล่อเย็นในโรงงานโลหะวิทยา สถานการณ์เหล่านี้มีความผันผวนของการไหลมากและต้องการความต้านทานต่อการเกิดโพรงอากาศ และปั๊ม ISW ก็มีเสถียรภาพและการปรับตัวที่ดีขึ้นเพื่อตอบสนองความต้องการเหล่านี้
• การชลประทานทางการเกษตรและทางแพ่ง: รวมถึงการชลประทานในพื้นที่เกษตรกรรมและการเปลี่ยนแปลงน้ำในบ่อปลาขนาดใหญ่ สถานการณ์เหล่านี้มีความต้องการพลังงานต่ำแต่ความต้องการการไหลสูง และคุณลักษณะของปั๊ม ISW ในด้านการใช้พลังงานต่ำและการบำรุงรักษาง่ายสามารถลดต้นทุนการดำเนินงานในระยะยาวได้

IV. การเปรียบเทียบการติดตั้งและบำรุงรักษา

ความยากในการติดตั้งและค่าบำรุงรักษาเป็นปัจจัยที่ไม่สามารถละเลยได้ในระหว่างการใช้งานในระยะยาว ความแตกต่างระหว่างทั้งสองในมิตินี้ส่งผลโดยตรงต่อประสิทธิภาพการดำเนินงานในระยะหลัง

(I) การติดตั้ง

• สำหรับปั๊มหอยโข่งแนวตั้ง ISG: ไม่จำเป็นต้องมีฐานแยกต่างหากในการติดตั้ง เพียงเชื่อมต่อหน้าแปลนตัวปั๊มกับหน้าแปลนท่อ และยึดขาปั๊มด้วยสลักเกลียวขยาย บุคคลหนึ่งคนสามารถติดตั้งอุปกรณ์หนึ่งชิ้นให้เสร็จสิ้นได้ภายในครึ่งวัน ทำให้เหมาะอย่างยิ่งสำหรับโครงการปรับปรุงพื้นที่ที่มีอยู่เดิม อย่างไรก็ตามควรสังเกตว่าโครงสร้างแนวตั้งมีความต้องการสูงในแนวตั้งฉากการติดตั้ง หากความเอียงของเพลาปั๊มเกิน 0.1 มม./ม. จะทำให้แบริ่งสึกหรอเร็วขึ้นได้ง่าย
• สำหรับปั๊มหอยโข่งแนวนอน ISW: จำเป็นต้องเทฐานคอนกรีตหรือติดตั้งฉากยึดเหล็กก่อนเพื่อให้แน่ใจว่าข้อผิดพลาดระดับฐานไม่เกิน 0.2 มม./ม. จากนั้นยึดตัวปั๊มไว้บนฐานและต่อท่อในที่สุด ระยะเวลาการติดตั้งประมาณ 1-2 วัน ทำให้เหมาะกับการวางแผนโครงการก่อสร้างใหม่ตั้งแต่เนิ่นๆ อย่างไรก็ตาม รูปแบบแนวนอนมีความทนทานต่อความเรียบของฐานรากที่สูงกว่า และการทรุดตัวของพื้นดินเล็กน้อยจะไม่ส่งผลกระทบต่อการทำงานของอุปกรณ์ได้ง่าย

(II) การบำรุงรักษา

ปั๊มหอยโข่งแนวนอน ISW สะดวกกว่าในการบำรุงรักษา: เนื่องจากมอเตอร์และตัวปั๊มมีการกระจายในแนวนอน ในระหว่างการถอดแยกชิ้นส่วน เพียงถอดแผงป้องกันข้อต่อออกแล้วคลายสลักเกลียวเชื่อมต่อเพื่อแยกมอเตอร์ออกจากตัวปั๊ม เมื่อเปลี่ยนชิ้นส่วนที่เปราะบาง เช่น ใบพัดและซีล ไม่จำเป็นต้องเคลื่อนย้ายท่อ เจ้าหน้าที่ซ่อมบำรุงสามารถปฏิบัติงานภาคพื้นดินได้ซึ่งมีความปลอดภัยสูง เช่น เมื่อซีลรั่ว เจ้าหน้าที่บำรุงรักษาไม่จำเป็นต้องปีนสูง และสามารถเปลี่ยนให้เสร็จได้ภายใน 1-2 ชั่วโมง

สำหรับปั๊มหอยโข่งแนวตั้ง ISG เนื่องจากมอเตอร์อยู่ที่ด้านบน ในระหว่างการบำรุงรักษา จำเป็นต้องถอดสายไฟมอเตอร์และสลักเกลียวยึดออกก่อน แล้วยกมอเตอร์ขึ้นเพื่อเข้าถึงส่วนประกอบภายในของตัวปั๊ม หากติดตั้งในพื้นที่แคบหรือห้องอุปกรณ์ในอาคารสูงจำเป็นต้องใช้เครนหรืออุปกรณ์ยก ส่งผลให้มีรอบการบำรุงรักษายาวนานและมีต้นทุนสูง ดังนั้น สำหรับสถานการณ์ที่มีความต้องการสูงเพื่อความสะดวกในการบำรุงรักษา (เช่น สถานีปั๊มแบบไม่มีผู้ดูแล) แนะนำให้ใช้ปั๊มหอยโข่งแนวนอน ISW มากกว่า

V. สรุปการคัดเลือก: การตัดสินด่วน 3 ขั้นตอน

• ตรวจสอบพื้นที่: เลือกปั๊มแนวตั้ง ISG สำหรับพื้นที่แคบ และเลือกปั๊มแนวนอน ISW สำหรับพื้นที่พื้นดินที่เพียงพอ
• ตรวจสอบสภาพการทำงาน: เลือกปั๊ม ISG สำหรับความต้องการการไหลที่สูงและการไหลต่ำ และเลือกปั๊ม ISW สำหรับความต้องการการไหลที่สูงปานกลางและการไหลสูง
• ตรวจสอบความต้องการในการบำรุงรักษา: เลือกปั๊ม ISW สำหรับการทำงานแบบอัตโนมัติและการบำรุงรักษาที่สะดวก เลือกปั๊ม ISG สำหรับสถานการณ์ที่มีช่วงการบำรุงรักษานานและพื้นที่จำกัด

บทสรุป

ปั๊มหอยโข่งแนวตั้ง ISG และปั๊มหอยโข่งแนวนอน ISW ต่างก็มีข้อดีของตัวเอง และหัวใจหลักของการเลือกอยู่ที่ "การปรับตัว" ซึ่งสอดคล้องกับพื้นที่ สภาพการทำงาน และข้อกำหนดในการบำรุงรักษา หากคุณยังคงไม่แน่ใจเกี่ยวกับการเลือกรุ่นปั๊มที่เหมาะสมที่สุดสำหรับสภาพการทำงานเฉพาะของคุณเทฟฟิโกทีมงานมืออาชีพสามารถให้คำปรึกษาการเลือกสรรฟรี เรามีประสบการณ์การใช้งานมากมายและสามารถแนะนำโซลูชันที่เหมาะสมและมีประสิทธิภาพที่สุดตามพารามิเตอร์เฉพาะของคุณ (เช่น อัตราการไหล หัว คุณลักษณะปานกลาง สภาพแวดล้อมการติดตั้ง ฯลฯ) ทำให้มั่นใจได้ถึงการทำงานที่เสถียรและประหยัดพลังงานของระบบของเหลวของคุณ
