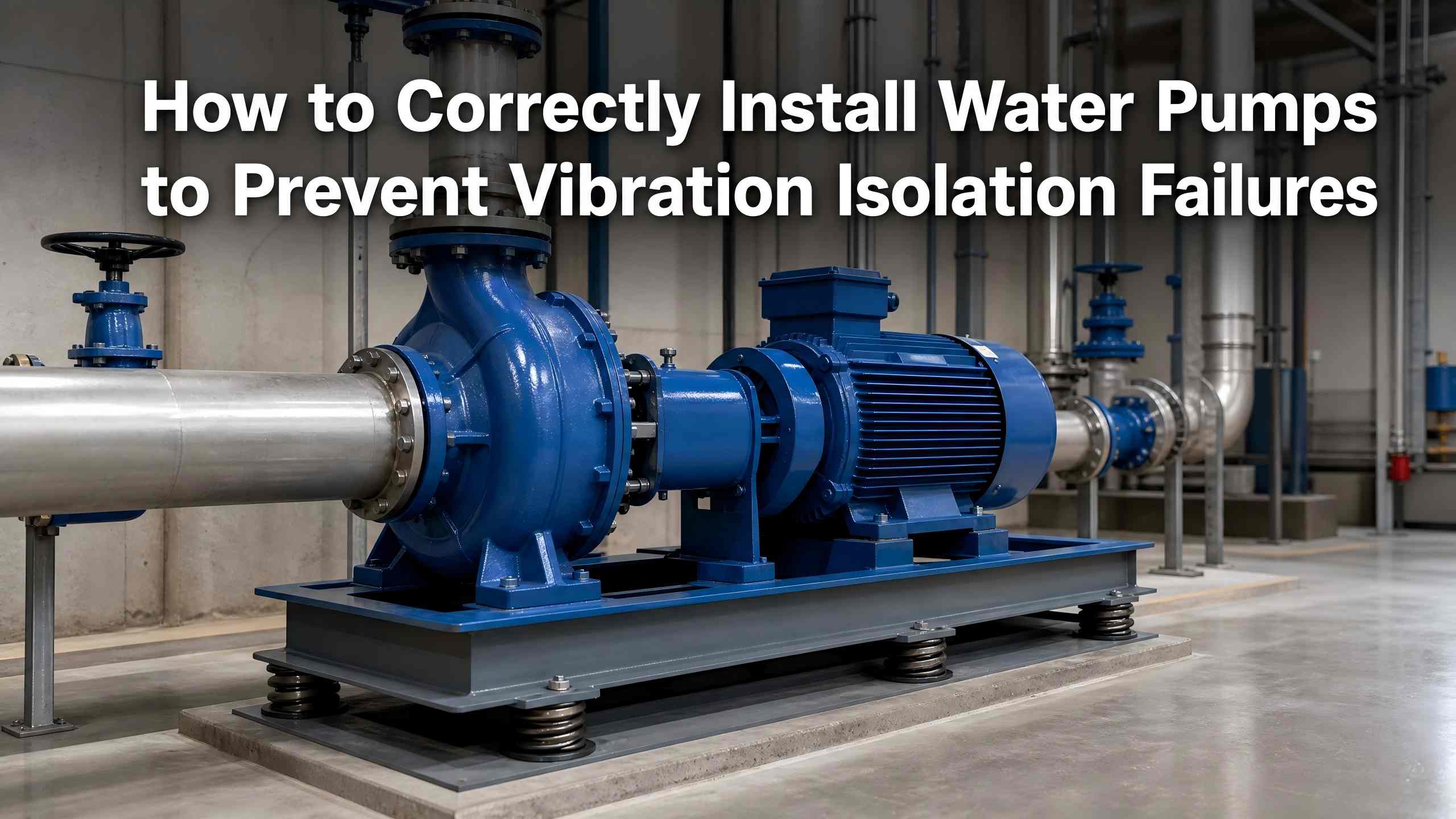

ปั้มน้ำการสั่นสะเทือน เสียง การสั่นของท่อ และเสียงสะท้อนของอาคารส่วนใหญ่เกิดจากการติดตั้งที่ไม่ได้มาตรฐานและความล้มเหลวในการแยกการสั่นสะเทือน การแยกการสั่นสะเทือนเป็นกระบวนการติดตั้งหลักแทนที่จะเป็นขั้นตอนการลดเสียงรบกวนเพิ่มเติม การติดตั้งแบบมาตรฐานจะบล็อกการส่งผ่านแรงสั่นสะเทือนระหว่างปั๊ม ท่อ และโครงสร้างอาคารได้อย่างมีประสิทธิภาพ หลีกเลี่ยงการแตกร้าวของท่อและการสั่นพ้องของโครงสร้าง ยืดอายุการใช้งานของปั๊ม และรับประกันการทำงานของระบบจ่ายน้ำที่มั่นคง
บทความนี้สรุปแนวทางปฏิบัติในการติดตั้งการแยกการสั่นสะเทือนของปั๊มน้ำที่เป็นมาตรฐาน ครอบคลุมการก่อสร้างฐานราก เค้าโครงส่วนประกอบการแยกการสั่นสะเทือน การบำบัดและการยอมรับท่อ ใช้ได้กับปั๊มแรงเหวี่ยงและปั๊มหมุนเวียนส่วนใหญ่
การสั่นสะเทือนทางกลในการทำงานปั๊มน้ำเป็นสิ่งที่หลีกเลี่ยงไม่ได้ ความล้มเหลวในการแยกส่วนใหญ่เกิดจากข้อผิดพลาดในการติดตั้งทั่วไปห้าประการ:
- การเชื่อมต่อที่แน่นหนา: ฐานปั๊ม ฐานราก และท่อที่ยึดอยู่กับที่อย่างสมบูรณ์ช่วยลดพื้นที่บัฟเฟอร์การสั่นสะเทือน และทำให้เกิดการสั่นพ้องโดยรวม
- การติดตั้งตัวแยกส่วนที่ไม่ได้มาตรฐาน: รูปแบบที่ไม่สมมาตรและความผิดปกติของการบีบอัดที่ไม่สม่ำเสมอ นำไปสู่การสัมผัสที่แข็งเฉพาะที่และประสิทธิภาพการแยกที่ไม่ดี
- ความเค้นตึงของท่อ: การเชื่อมต่อท่อที่แข็งแรงจะดึงชุดปั๊มและขยายการสั่นสะเทือนในการทำงานเพื่อกระตุ้นเสียงสะท้อนทุติยภูมิ
- การก่อสร้างฐานรากไม่ดี: ฐานรากที่มีน้ำหนักน้อย ไม่สม่ำเสมอ หรือไม่มั่นคง ทำให้เกิดการเยื้องศูนย์และการสั่นอย่างต่อเนื่อง
- การใช้ตัวแยกไอโซเลเตอร์ที่ผิดปกติ: ข้อมูลจำเพาะของแผ่นผสม ชั้นที่มากเกินไป หรือการสัมผัสที่มีฤทธิ์กัดกร่อนนำไปสู่ความล้มเหลวของส่วนประกอบก่อนเวลาอันควร
การแยกการสั่นสะเทือนที่ผ่านการรับรองอาศัยการแยกส่วนแบบยืดหยุ่น ช่วยให้ชุดปั๊มทำงานในสถานะแขวนลอยแบบยืดหยุ่นพร้อมความเค้นของส่วนประกอบสม่ำเสมอ
รากฐานที่ผ่านการรับรองคือหลักฐานของการแยกการสั่นสะเทือนที่มีประสิทธิภาพ
ขนาดและน้ำหนัก:ใช้ฐานรากคอนกรีตเฉื่อยหรือฐานเหล็กที่มีน้ำหนัก 1-2 เท่าของน้ำหนักต่อหน่วยปั๊ม ฐานครอบคลุมตีนปั๊มจนสุดโดยมีระยะขอบอย่างน้อย 100 มม. ในแต่ละด้าน ปั๊มแบบติดตั้งบนพื้นต้องใช้ฐานรากที่หนาและหนักกว่าเพื่อลดการสะท้อนกลับจากการสั่นสะเทือนของโครงสร้าง
ความเรียบและความแข็งแรง:ความแข็งแรงของคอนกรีตฐานรากต้องถึง C25 หรือสูงกว่า คอนกรีตอัดฉีดรองจะต้องแข็งแรงกว่าคอนกรีตฐาน ตรวจสอบให้แน่ใจว่าพื้นผิวเรียบไม่มีรอยแตกร้าวและมีพื้นที่ลาดระบายน้ำที่สงวนไว้ เพื่อป้องกันตัวแยกกระแสไฟฟ้าจากการแช่น้ำ
กฎของสลักเกลียว:โบลท์ฝังในแนวตั้งพร้อมแหวนรองสปริงเพื่อหลีกเลี่ยงการคลายและการเอียง อย่าฝืนบิดเบือนชุดปั๊มระหว่างการตรึงเพื่อป้องกันการสั่นสะเทือนความถี่สูง
รูปแบบตัวแยกมาตรฐานจะกำหนดประสิทธิภาพการแยกการสั่นสะเทือนโดยตรง
เค้าโครงทั่วไป:จัดเรียงตัวแยกวงจรทั้งหมดอย่างสมมาตรตามแกนกลางของปั๊ม เค้าโครงสี่จุดใช้การจัดวางแบบเดียวกันตามเข็มนาฬิกาหรือทวนเข็มนาฬิกา สำหรับการรองรับหกจุด ให้ติดตั้งแผ่นอิเล็กโทรดสี่แผ่นที่มุมฐานและอีกสองแผ่นที่ด้านยาวเพื่อให้แน่ใจว่าการบีบอัดจะผิดรูปสม่ำเสมอ ขอบของตัวแยกวงจรต้องไม่เกินช่วงบล็อกความเฉื่อย
การติดตั้งปั๊มแนวนอน:ใช้แผ่นยางหรือตัวแยกสปริงแบบหมาด ๆ ไม่จำเป็นต้องมีการยึดติดหรือยึดแน่น การบดอัดด้วยน้ำหนักตัวเองให้การบัฟเฟอร์ที่ยืดหยุ่นและเชื่อถือได้
การติดตั้งปั๊มแนวตั้ง:ติดตั้งตัวแยกยางแบบยึดด้วยฐานเหล็กที่ยึดด้วยสลักเกลียวแหวนสปริง จากนั้นจึงยึดกับพื้นเพื่อกำจัดการสั่นในแนวตั้ง
การประกอบแผ่นหลายชั้น:สูงสุดห้าชั้นสำหรับการแยกชั้นเดียวไม่เพียงพอ ใช้แผ่นอิเล็กโทรดที่เหมือนกันคั่นด้วยแผ่นเหล็กชุบสังกะสี ≥4 มม. (ขนาดใหญ่ 10 มม. ต่อด้าน) โดยมีชั้นที่เซและมีการยึดติดด้วยกาว
การตรวจสอบและการป้องกัน:ตรวจสอบลักษณะที่ปรากฏของส่วนประกอบและขีดจำกัดการบีบอัดก่อนการติดตั้ง เก็บตัวแยกไอโซเลเตอร์ให้ห่างจากกรด ด่าง และตัวทำละลายอินทรีย์ เพื่อป้องกันยางเสื่อมสภาพ
การเชื่อมต่อท่อที่แน่นหนาเป็นสาเหตุสำคัญของการสั่นสะเทือนที่ตกค้าง
ติดตั้งข้อต่อยางยืดหยุ่นที่ทางเข้าและทางออกของปั๊มเพื่อตัดการส่งผ่านแรงสั่นสะเทือนที่แข็งแกร่ง
เพิ่มปะเก็นแยกการสั่นสะเทือนบนส่วนรองรับท่อและไม้แขวนเสื้อ และปิดช่องว่างที่เจาะผนังด้วยใยหินเพื่อป้องกันการนำไฟฟ้าของโครงสร้าง
จัดแนวท่ออย่างเป็นธรรมชาติโดยไม่ต้องบังคับข้อต่อชนเพื่อหลีกเลี่ยงตัวแยกรูปทรงจากแรงตึงจากแรงตึง
ตรวจสอบประสิทธิภาพการแยกก่อนดำเนินการอย่างเป็นทางการ:
- การตรวจสอบด้วยสายตา: ไม่มีการชดเชยของตัวแยกส่วน การเสียรูป หรือการกัดกร่อน มีคุณสมบัติระดับหน่วย
- การตรวจสอบด้วยตนเอง: ไม่มีตัวเครื่องสั่นหรือโบลต์หลวมอย่างเห็นได้ชัด
- การทดสอบขณะไม่มีโหลด: การทำงานที่เสถียรเป็นเวลา 3-5 นาที โดยไม่มีการสั่นสะเทือนหรือเสียงรบกวนผิดปกติ
- การทดสอบโหลด: ไม่มีการสั่นของท่อหรือการสร้างเสียงสะท้อนภายใต้แรงกดดันในการทำงาน
- การวางตำแหน่งตัวแยกสัญญาณแบบอสมมาตรทำให้เกิดความเครียดและเสียงสะท้อนที่ไม่สม่ำเสมอ
- ฐานรากที่มีน้ำหนักน้อยเกินไปส่งผลให้การทำงานไม่มั่นคง
- ข้อต่อที่มีความยืดหยุ่นของท่อหายไปทำให้เกิดการสั่นสะเทือนรอง
- สลักเกลียวยึดที่ไม่ปลอดภัยทำให้เกิดการชดเชยยูนิต
- การยึดติดอย่างแน่นหนาของตัวแยกปั๊มแนวนอนทำให้การบัฟเฟอร์เป็นโมฆะ
- ชุดประกอบแผ่นหลายชั้นที่ไม่ได้มาตรฐานช่วยลดผลกระทบจากการแยกตัว
- การสัมผัสที่มีฤทธิ์กัดกร่อนทำให้ยางเสื่อมสภาพเร็ว
การแยกการสั่นสะเทือนของปั๊มที่มีประสิทธิภาพขึ้นอยู่กับการติดตั้งที่ยืดหยุ่นที่ได้มาตรฐาน ปฏิบัติตามโครงร่างตัวแยกสมมาตร การสร้างฐานรากที่มั่นคง และกฎการเชื่อมต่อท่อส่งก๊าซที่ปราศจากความเครียด การทำงานแบบมาตรฐานขจัดปัญหาการสั่นสะเทือนและเสียงสะท้อน ช่วยให้มั่นใจในความเสถียรของปั๊มในระยะยาว และลดต้นทุนการบำรุงรักษารายวัน
-
