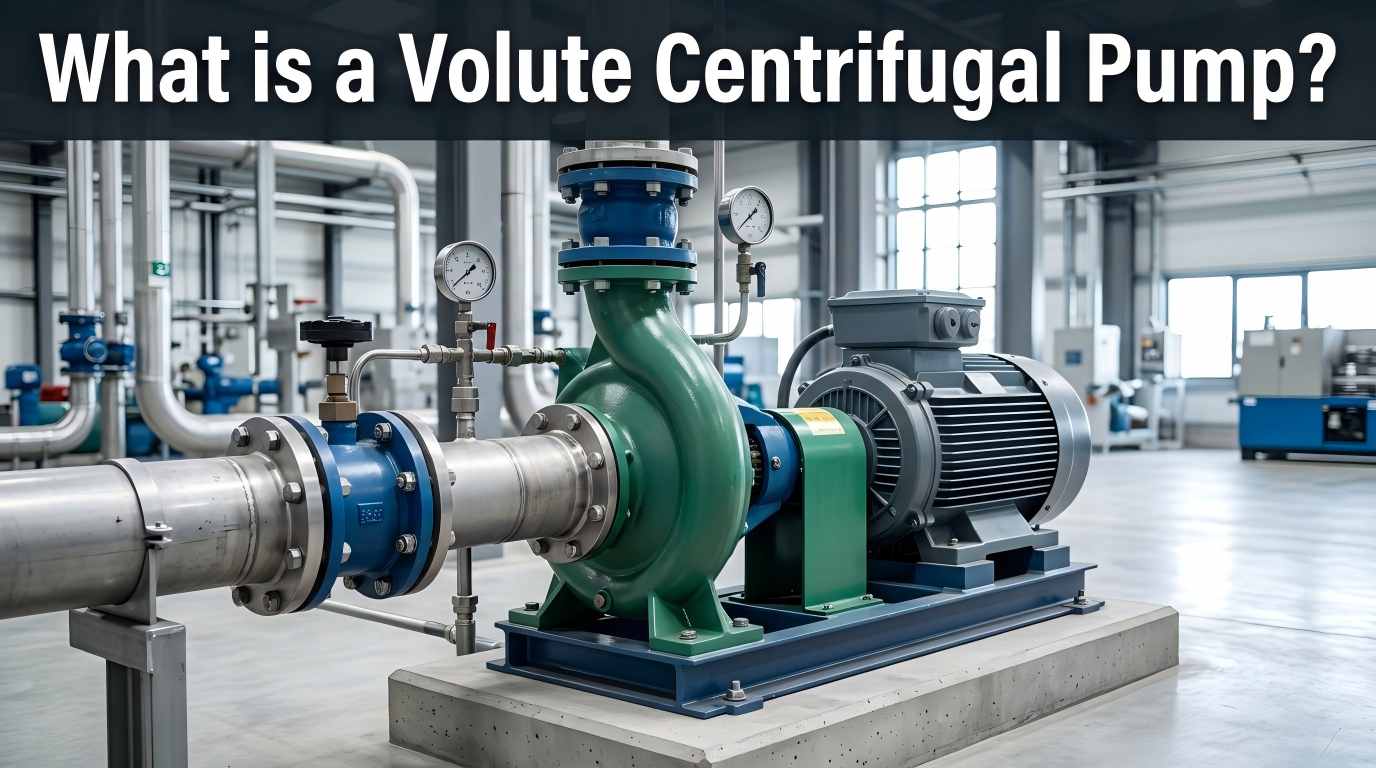

A ปั๊มหอยโข่งก้นหอยเป็นปั๊มไดนามิกประเภทหนึ่งที่แปลงพลังงานกลเป็นพลังงานไฮดรอลิกโดยการหมุนของใบพัดและอาศัยปลอกก้นหอยแบบเกลียวเพื่อการจ่ายของเหลวอย่างมีประสิทธิภาพ แตกต่างจากปั๊มหอยโข่งประเภทอื่นๆ ตรงที่คุณลักษณะที่โดดเด่นที่สุดของมันคือท่อรูปก้นหอย (หรือที่เรียกว่าท่อเกลียว) ซึ่งเป็นส่วนประกอบหลักที่ทำให้ปั๊มหอยโข่งแตกต่างจากรุ่นต่างๆ เช่น ปั๊มหอยโข่งกระจายลม ปั๊มหอยโข่งแบบก้นหอยมีโครงสร้างที่แข็งแกร่ง ต้นทุนต่ำ การทำงานเงียบ และประสิทธิภาพที่เชื่อถือได้ โดยมีผลกระทบจากการกัดกร่อนและการกัดเซาะน้อยที่สุด เป็นอุปกรณ์ที่ต้องการสำหรับการใช้งานส่งของเหลวทางอุตสาหกรรมและทางแพ่งส่วนใหญ่
การทำงานที่มั่นคงของปั๊มขึ้นอยู่กับการทำงานร่วมกันของส่วนประกอบต่างๆ ส่วนประกอบหลักและหน้าที่มีดังนี้:
ห้องเกลียวที่ล้อมรอบใบพัดโดยมีพื้นที่หน้าตัดที่ค่อยๆ เพิ่มขึ้นจากทางออกของใบพัดไปยังช่องระบาย หน้าที่หลักคือการกักเก็บของเหลวความเร็วสูง ลดความเร็ว และเพิ่มความดัน รูปร่างและขนาดส่งผลโดยตรงต่อประสิทธิภาพและแรงดันของปั๊ม แบ่งออกเป็นรูปก้นหอยเดี่ยว (ใช้กันอย่างแพร่หลาย) และรูปก้นหอยคู่ (ปรับสมดุลแรงในแนวรัศมีและยืดอายุการใช้งาน)
"หัวใจ" ของปั๊ม ซึ่งเป็นส่วนประกอบที่หมุนได้พร้อมใบพัดโค้ง เชื่อมต่อกับมอเตอร์ผ่านเพลาปั๊ม มันหมุนด้วยความเร็วสูงเพื่อสร้างแรงเหวี่ยง ดูดของเหลว และส่งพลังงานจลน์ พารามิเตอร์ของใบมีด (รูปร่าง ปริมาณ มุม) จะกำหนดอัตราการไหลของปั๊ม หัว และประสิทธิภาพของปั๊ม
เพลาปั๊มส่งพลังงานกลจากมอเตอร์ไปยังใบพัด แบริ่งรองรับการหมุนของเพลาปั๊ม รักษาความร่วมแกนและลดแรงเสียดทาน สำหรับสภาวะการทำงานที่มีอุณหภูมิสูงและแรงดันสูง จำเป็นต้องใช้ออยล์คูลเลอร์เพื่อป้องกันการเสื่อมสภาพของน้ำมันและยืดอายุตลับลูกปืน
ป้องกันการรั่วไหลของของไหลและการซึมของอากาศภายนอกเพื่อหลีกเลี่ยงการเกิดโพรงอากาศ ประเภททั่วไป ได้แก่ ซีลเชิงกลและซีลบรรจุภัณฑ์ การจับคู่กับระบบซีลเสริมสามารถปรับปรุงความน่าเชื่อถือได้ และการบำรุงรักษาอาจอ้างอิงถึงมาตรฐาน API 682
ช่องดูดตั้งอยู่ที่ศูนย์กลางของก้นหอยเพื่อดึงของเหลว ช่องระบายอยู่ที่ส่วนท้ายของก้นหอยเพื่อส่งของเหลวที่มีแรงดัน ขนาดและรูปร่างของทั้งสองส่งผลต่อความต้านทานของของเหลวและประสิทธิภาพของปั๊ม
กระบวนการทำงานคือการแปลงพลังงานอย่างต่อเนื่อง แบ่งออกเป็น 4 ขั้นตอนหลัก คือ
มอเตอร์ขับเคลื่อนใบพัดให้หมุนด้วยความเร็วสูง ทำให้เกิดบริเวณแรงดันต่ำตรงกลางใบพัด ของไหลถูกดูดเข้าไปในปั๊มภายใต้ความแตกต่างของแรงดัน
ในขณะที่ใบพัดหมุนอย่างต่อเนื่อง ใบพัดจะดันของเหลวให้เคลื่อนที่ในแนวรัศมี ซึ่งจะเป็นการเพิ่มความเร็วการไหลของของไหลและพลังงานจลน์อย่างมีนัยสำคัญ
ของไหลความเร็วสูงจะเข้าสู่ท่อรูปก้นหอย โดยที่ช่องทางการไหลที่ขยายใหญ่ขึ้นจะลดความเร็วการไหล โดยแปลงพลังงานจลน์เป็นพลังงานความดันเพื่อให้ได้การส่งแรงดันสูง
ของเหลวที่มีแรงดันจะถูกระบายออกทางช่องระบาย ด้วยการหมุนของใบพัดอย่างต่อเนื่อง การส่งมอบอย่างต่อเนื่องจึงเสร็จสิ้น
โครงสร้างรูปก้นหอยตรงกับลักษณะการไหลของของไหล ช่วยลดการสูญเสียความปั่นป่วน ประสิทธิภาพภายใต้เงื่อนไขการออกแบบสูงถึง 70%–90% โดยมีการกระจายความเร็วการไหลสม่ำเสมอ
ส่วนประกอบหลักน้อยลง ง่ายต่อการประมวลผลและติดตั้ง ไม่มีกลไกการส่งผ่านที่ซับซ้อน อัตราความล้มเหลวต่ำ ไม่จำเป็นต้องมีเช็ควาล์วทางเข้าและทางออก และค่าบำรุงรักษาต่ำ
สามารถออกแบบในข้อกำหนดที่แตกต่างกันตามสภาพการทำงาน เหมาะสำหรับของเหลวต่าง ๆ เช่น น้ำสะอาด สิ่งปฏิกูล และตัวกลางทางเคมี และปรับให้เข้ากับอุณหภูมิปกติ อุณหภูมิสูง และสภาพการทำงานที่มีแรงดันสูง
การออกแบบแบบบูรณาการ ขนาดเล็กและน้ำหนักเบา เหมาะสำหรับสถานการณ์พื้นที่จำกัด และง่ายต่อการรวมเข้ากับระบบการจัดส่งที่มีอยู่
ต้นทุนการผลิตต่ำ เปลี่ยนชิ้นส่วนที่สึกหรอได้สะดวก ประหยัดพลังงานด้วยการทำงานที่มีประสิทธิภาพ เหมาะสำหรับสถานการณ์การจัดส่งที่มีการไหลปริมาณมาก
ปั๊มหอยโข่งก้นหอยเป็นตัวเลือกที่เชื่อถือได้สำหรับการส่งของไหลทางอุตสาหกรรมเนื่องมาจากข้อดีทางอุทกพลศาสตร์ อย่างไรก็ตาม ประสิทธิภาพการใช้พลังงานที่แท้จริงจะได้รับผลกระทบจากรายละเอียดต่างๆ เช่น การเลือกวัสดุและการผลิต Teffiko พัฒนาโซลูชันการส่งของเหลวที่มีความเสถียรและมีประสิทธิภาพผ่านการวิจัยและพัฒนาที่แม่นยำและการทดสอบที่เข้มงวด ยินดีให้คำปรึกษาหรือสั่งซื้อ:www.teffiko.com
