ในภูมิทัศน์อันยิ่งใหญ่ของเครื่องจักรของเหลวเทฟฟิโกมีส่วนร่วมอย่างลึกซึ้งในด้านปั๊มแรงเหวี่ยงมายาวนานปั๊มหอยโข่งครองตำแหน่งที่โดดเด่นเนื่องจากมีโครงสร้างที่เรียบง่ายและมีขอบเขตการใช้งานที่กว้างขวาง แม้ว่าจะมีปั๊มหอยโข่งหลายประเภท ตั้งแต่ปั๊มเพิ่มแรงดันในครัวเรือนขนาดเล็กไปจนถึงสถานีระบายน้ำอุตสาหกรรมขนาดใหญ่ที่มีรูปลักษณ์ที่แตกต่างกันอย่างมาก แต่ "อวัยวะ" แกนกลางของพวกมันจะคล้ายกันอย่างมากเมื่อถอดปลอกออก
วันนี้ เราจะดำเนินการวิเคราะห์เชิงลึกเกี่ยวกับรายละเอียดโครงสร้างและตรรกะวิวัฒนาการของปั๊มหอยโข่งโดยการรวมปั๊ม Type B แบบคลาสสิก ปั๊ม IS สมัยใหม่ และปั๊มดูดคู่ไหลขนาดใหญ่

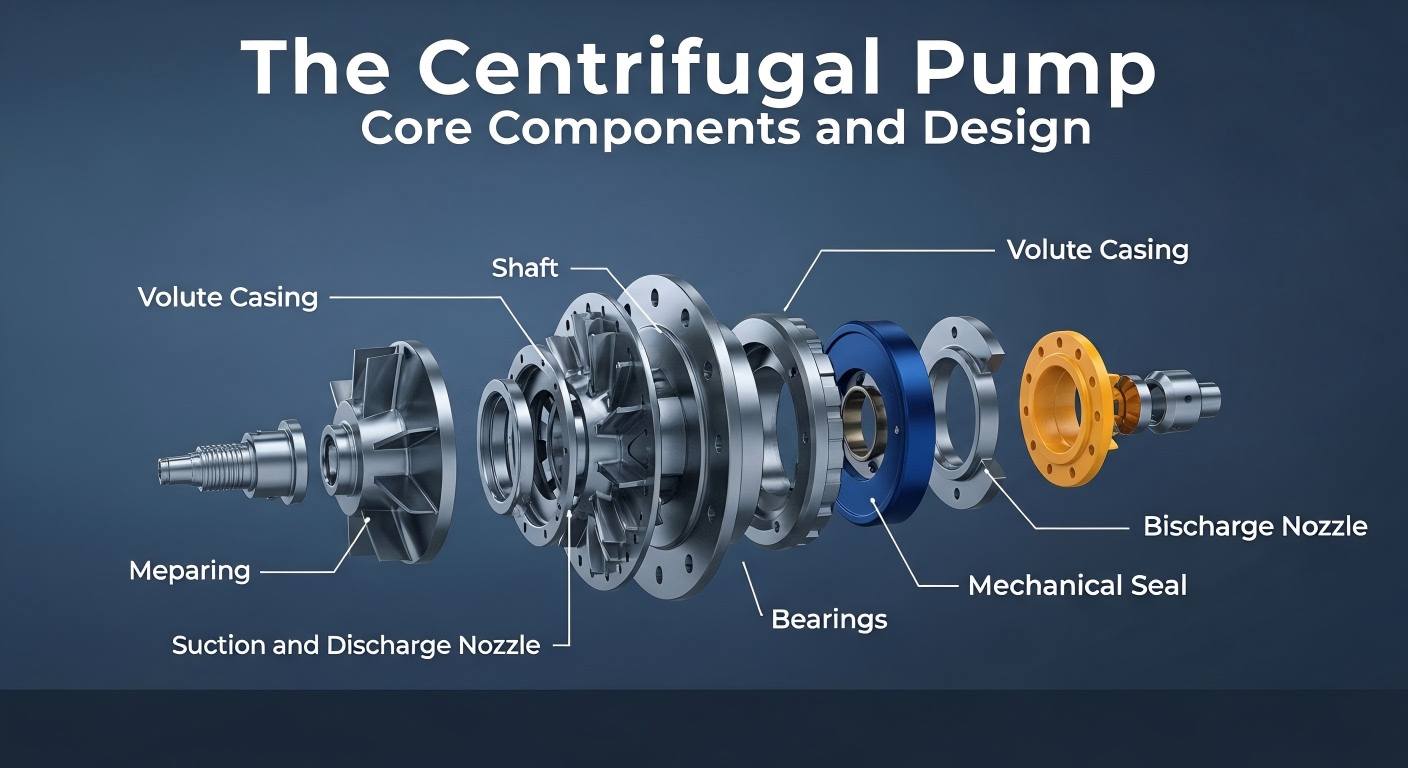

ส่วนประกอบหลักต่อไปนี้จะสร้างเฟรมเวิร์กพื้นฐานของปั๊มแรงเหวี่ยงโดยไม่คำนึงถึงประเภทของปั๊ม:
หลังจากทำความเข้าใจโครงสร้างทั่วไปของปั๊มหอยโข่งแล้ว เราจะมาสำรวจเพิ่มเติมเกี่ยวกับปั๊มหอยโข่งทั่วไปหลายประเภท โดยแต่ละประเภทมีการออกแบบโครงสร้างที่มุ่งเน้นเพื่อปรับให้เข้ากับสภาพการทำงานที่แตกต่างกัน
ปั๊ม Type B คือการออกแบบปั๊มหอยโข่งแบบคลาสสิก มีลักษณะพิเศษคือปลายด้านหนึ่งของปั๊มรองรับด้วยลูกปืนภายในโครงยึด ในขณะที่ปลายที่ติดตั้งใบพัดจะยื่นยื่นออกมาจากโครงยึด จากการผสมผสานระหว่างตัวปั๊มและฝาครอบปั๊ม ปั๊มประเภท B จะถูกแบ่งออกเป็นประเภทเปิดด้านหน้าและเปิดด้านหลัง การออกแบบช่องเปิดด้านหลังมีข้อได้เปรียบที่สำคัญในระหว่างการบำรุงรักษา: สามารถถอดตัวยึดพร้อมกับใบพัดออกได้ง่ายๆ โดยการคลายน็อตเดือยของตัวยึด โดยไม่ต้องแยกชิ้นส่วนท่อทางเข้าและทางออกของปั๊ม ทำให้กระบวนการบำรุงรักษาง่ายขึ้นอย่างมาก แรงตามแนวแกนส่วนใหญ่ของปั๊ม Type B ได้รับการสมดุลโดยรูบาลานซ์บนใบพัด และแรงที่เหลือจะตกเป็นภาระของตลับลูกปืน ปั๊มประเภทนี้มีโครงสร้างเรียบง่าย เชื่อถือได้ในการใช้งาน ผลิตและบำรุงรักษาง่าย และปรับเปลี่ยนได้สูง จึงครั้งหนึ่งเคยใช้กันอย่างแพร่หลาย
ปั๊ม IS คือปั๊มหอยโข่งแบบแรงเหวี่ยงขั้นตอนเดียวกระแสหลักที่ค่อยๆ เข้ามาแทนที่ปั๊ม Type B ได้รับการปรับให้เหมาะสมบนพื้นฐานของปั๊ม Type B เพื่อปรับปรุงประสิทธิภาพการใช้พลังงานและความสะดวกสบาย เส้นผ่านศูนย์กลางช่องดูดใบพัดของปั๊ม IS มักจะมีขนาดใหญ่กว่า และช่องดูดและช่องระบายของตัวเรือนปั๊มก็ได้รับการปรับปรุงเช่นกัน โดยมีตัวปั๊มรองรับที่ฐานโดยตรง เมื่อเปรียบเทียบกับปั๊ม Type B ที่มีประสิทธิภาพเท่ากัน ปั๊ม IS จะมีกำลังพิกัดที่น้อยกว่า ซึ่งสะท้อนถึงคุณลักษณะการประหยัดพลังงาน ปั๊ม IS ยังใช้โครงสร้างเปิดด้านหลัง เพื่อเพิ่มความสะดวกในการบำรุงรักษา: สามารถถอดชิ้นส่วนที่หมุนออกเพื่อการบำรุงรักษาได้โดยการถอดการเชื่อมต่อตรงกลางของข้อต่อแบบขยายออก โดยไม่ต้องแยกชิ้นส่วนตัวปั๊ม ท่อ และมอเตอร์ ปั๊ม IS เหมาะสำหรับการจ่ายน้ำและการระบายน้ำในอุตสาหกรรมและในเมือง รวมถึงการชลประทานทางการเกษตร และสามารถขนส่งน้ำสะอาดหรือของเหลวที่มีคุณสมบัติทางกายภาพและเคมีคล้ายกับน้ำสะอาด โดยมีอุณหภูมิไม่สูงกว่า 80°C
ปั๊มหอยโข่งแบบดูดสองขั้นตอนแบบขั้นตอนเดียวมีโครงสร้างเทียบเท่ากับการรวมใบพัดสองตัวของปั๊ม Type B โดยมีของเหลวเข้ามาจากทั้งด้านซ้ายและด้านขวาของใบพัดพร้อมกัน ทำให้อัตราการไหลสูงกว่าของปั๊มดูดเดี่ยวที่มีขนาดเท่ากันมาก โรเตอร์ได้รับการรองรับที่ปลายทั้งสองข้าง และตัวเรือนปั๊มมักจะเป็นแบบก้นหอยแยกตามแนวนอน โดยมีห้องดูดกึ่งเกลียวสองห้องสร้างโครงสร้างแยกร่วมกับตัวเรือนปั๊ม การออกแบบนี้ไม่เพียงแต่รองรับอัตราการไหลขนาดใหญ่เท่านั้น แต่ยังช่วยปรับสมดุลแรงตามแนวแกนของปั๊มด้วยตัวมันเอง เนื่องจากการที่ของเหลวเข้าสู่ใบพัดอย่างสมมาตร ทำให้ไม่จำเป็นต้องใช้อุปกรณ์ปรับสมดุลแรงตามแนวแกนเพิ่มเติม ที่อัตราการไหลเท่ากัน ปั๊มดูดคู่โดยทั่วไปจะมีความต้านทานต่อการเกิดโพรงอากาศได้ดีกว่าปั๊มดูดเดี่ยว ซึ่งมีความสำคัญอย่างยิ่งสำหรับการขนส่งของเหลวที่ระเหยง่ายหรือภายใต้สภาวะการดูดสูง อุปกรณ์ซีลเพลาของปั๊มส่วนใหญ่ใช้ซีลบรรจุ โดยมีวงแหวนซีลน้ำติดตั้งอยู่ในกล่องบรรจุเพื่อระบายความร้อนและหล่อลื่นโดยการใช้น้ำแรงดันสูง
จากความทนทานที่ทนทานของปั๊ม Type B ไปจนถึงความแม่นยำในการประหยัดพลังงานของปั๊ม IS และประสิทธิภาพที่ยอดเยี่ยมของปั๊มดูดคู่ วิวัฒนาการทางโครงสร้างของปั๊มหอยโข่งมักมุ่งเน้นไปที่สองประเด็นหลักเสมอคือประสิทธิภาพและความสะดวกในการบำรุงรักษา ปั๊มหอยโข่งประเภทต่างๆ ซึ่งขึ้นอยู่กับโครงสร้างหลักทั่วไป มีลักษณะทางโครงสร้างและข้อได้เปรียบในการใช้งานของตัวเอง เพื่อตอบสนองความต้องการของสถานการณ์ทางอุตสาหกรรมที่แตกต่างกันเทฟฟิโกจะยังคงส่งเสริมการวิจัยและพัฒนาและการประยุกต์ใช้ปั๊มแรงเหวี่ยงด้วยเทคโนโลยีระดับมืออาชีพต่อไป
