การปรับปรุงประหยัดพลังงานสำหรับปั๊มหอยโข่งเก่า

เก่าที่สุดปั๊มหอยโข่งใช้พลังงานไปมาก สาเหตุหลักมาจากชิ้นส่วนเสื่อมสภาพจากการใช้งานหลายปี และระบบก็ตั้งค่าไม่ถูกต้อง แต่ประเด็นสำคัญคือ หากคุณยึดมั่นในแนวคิด "อัปเกรดส่วนประกอบหลัก + เพิ่มประสิทธิภาพการจับคู่ระบบ" ให้ดำเนินการทีละขั้นตอนด้วยขั้นตอนมาตรฐาน และตรวจสอบผลลัพธ์อย่างถูกต้อง คุณจะลดการใช้พลังงานและทำให้อุปกรณ์มีอายุการใช้งานยาวนานขึ้นอย่างแน่นอน เชื่อฉันเถอะ ฉันเคยเห็นงานนี้ครั้งแล้วครั้งเล่ากับปั๊มเก่าๆ

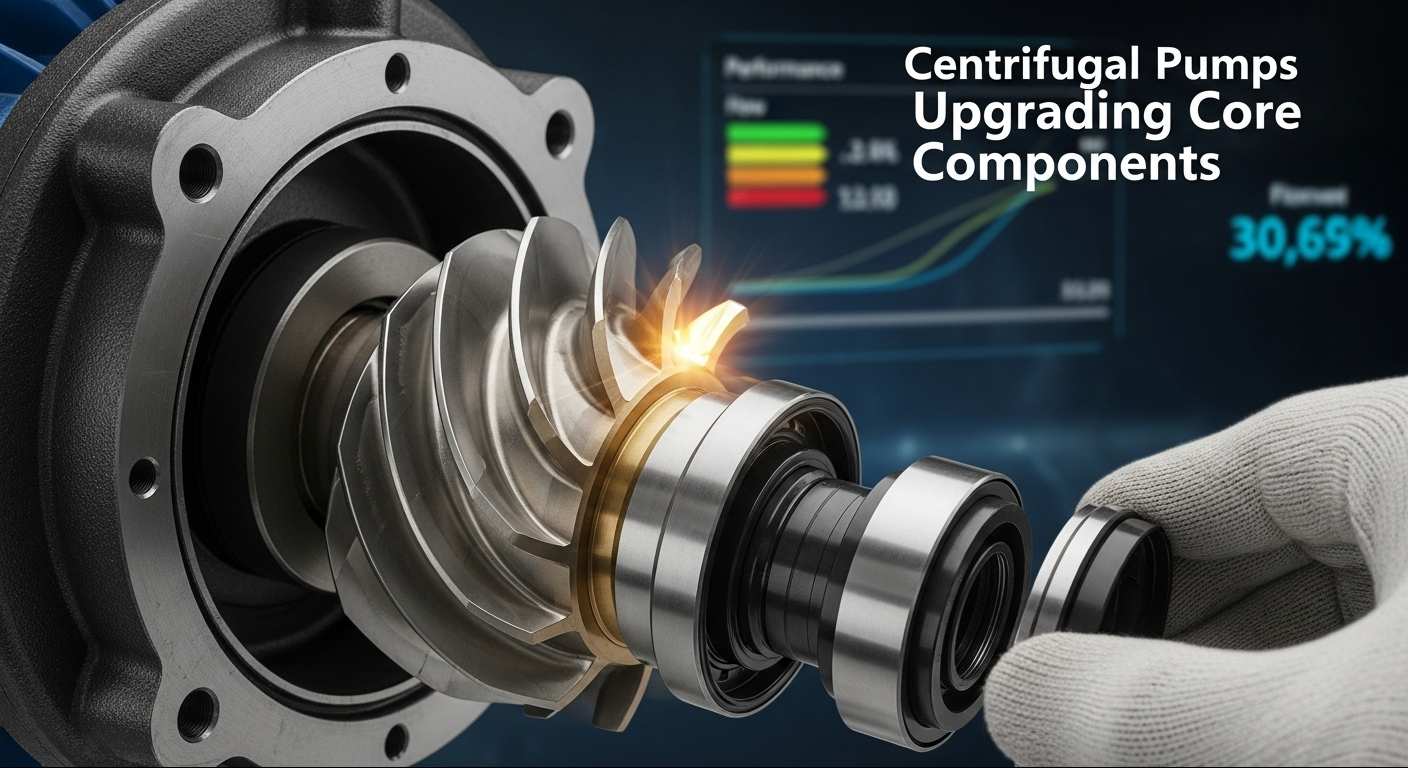

I. การอัพเกรดส่วนประกอบหลัก

ชิ้นส่วนหลักที่สึกหรอเป็นสาเหตุสำคัญที่สุดเบื้องหลังค่าไฟที่สูง มุ่งเน้นไปที่สิ่งเหล่านี้ แล้วคุณจะเห็นการปรับปรุงอย่างรวดเร็ว ไม่จำเป็นต้องซับซ้อนเกินไป

• การเพิ่มประสิทธิภาพใบพัด: ก่อนอื่น เลือกใช้ใบพัดประหยัดพลังงานที่มีประสิทธิภาพไฮดรอลิกมากกว่า 85% เลือกสแตนเลสหรือวัสดุที่ทนทานต่อการสึกหรอตามสิ่งที่คุณกำลังสูบ ถ้าตัวกลางมีขยะอยู่ ใบพัดแบบเปิดคือทางออก เมื่อจะถอดออก ให้รักษาช่องว่างระหว่างเพลาและรูใบพัดไว้ประมาณ 0.02 ถึง 0.05 มม. อย่าเดานะ ให้ใช้ฟีลเลอร์เกจหากมี หลังจากติดตั้งแล้ว ให้หมุนด้วยมือเพื่อให้แน่ใจว่าหมุนได้อย่างราบรื่น ไม่กระวนกระวายใจหรือเป็นรอย
• การอัพเกรดซีล: ทิ้งซีลบรรจุภัณฑ์แบบเก่าแล้วเปลี่ยนเป็นแบบกลไก ซึ่งจะช่วยรักษาการรั่วไหลให้ต่ำกว่า 5 มิลลิลิตรต่อชั่วโมง ซึ่งเป็นตัวเปลี่ยนเกม ก่อนการติดตั้ง ให้เช็ดพื้นผิวซีลให้สะอาด แม้แต่รอยขีดข่วนเล็กๆ ก็อาจทำให้เกิดการรั่วไหลได้ ตรวจสอบให้แน่ใจว่าวงแหวนหมุนและวงแหวนที่อยู่นิ่งนั้นขนานกันอย่างสมบูรณ์เช่นกัน เลือกวัสดุตามอุณหภูมิของตัวกลาง เช่น ซิลิคอนคาร์ไบด์ทำงานได้ดีกับความร้อนสูง เป็นต้น และอย่าขันสปริงแน่นเกินไป เพียงปรับจนกว่าจะรู้สึกกระชับไม่ตึง
• การปรับปรุงตลับลูกปืน: เปลี่ยนตลับลูกปืนเก่าด้วยตลับลูกปืนเม็ดกลมร่องลึกหรือตลับลูกปืนลูกกลิ้งที่มีแรงเสียดทานต่ำ ซึ่งจะลดค่าสัมประสิทธิ์แรงเสียดทานลง 30% หรือมากกว่า เมื่อทำการติดตั้ง ตรวจสอบให้แน่ใจว่าได้ตรวจสอบความทนทานแล้ว (ฉันเห็นคนข้ามสิ่งนี้ไปและเสียใจในภายหลัง) เติมจาระบีลงในตลับลูกปืนแต่อย่ามากเกินไป 1/3 ถึง 1/2 ของพื้นที่ภายในก็เพียงพอแล้ว หากเติมมากเกินไป อุณหภูมิจะพุ่งสูงขึ้น คอยสังเกตขณะวิ่ง—ควรอยู่ต่ำกว่า 70°C
• การอัพเกรดมอเตอร์: เปลี่ยนมอเตอร์เก่าที่มีระดับประสิทธิภาพพลังงาน III หรือต่ำกว่าเป็น IE3 หรือดีกว่าที่มีประสิทธิภาพสูง ตรวจสอบให้แน่ใจว่ากำลังของมอเตอร์ตรงกับปั๊ม และตรวจสอบขนาดการติดตั้งและเส้นผ่านศูนย์กลางเพลาอีกครั้ง ไม่มีอะไรน่าหงุดหงิดไปกว่าการได้มอเตอร์ที่ไม่พอดี ขั้นตอนไม่ซับซ้อน: ตัดไฟและถอดสายไฟ → ดึงมอเตอร์เก่าออก → ใส่มอเตอร์ใหม่ → เดินสายแล้วทดสอบ โอ้ และอย่าลืมตรวจสอบสมดุลสามเฟสในระหว่างการทดสอบ เพราะเฟสที่ไม่สมดุลจะทำให้มอเตอร์ตายอย่างรวดเร็ว

ครั้งที่สอง การเพิ่มประสิทธิภาพการจับคู่ระบบ: แก้ไขภาพรวม

การอัพเกรดเพียงส่วนเดียวก็ไม่ทำให้เสียหาย คุณต้องการให้ทั้งระบบทำงานสอดคล้องกันเพื่อเพิ่มประสิทธิภาพอย่างแท้จริง ลองคิดดูว่ามันเหมือนกับการปรับแต่งรถ ไม่ใช่แค่เปลี่ยนยางเท่านั้น

• การปรับเปลี่ยนไปป์ไลน์: พยายามลดข้อศอกและวาล์วลง เพราะพวกมันเป็นตัวต้านทานหลัก ใช้การโค้งงอเบาๆ 90° แทนการทำมุมฉากที่แหลมคมทุกครั้งที่ทำได้ คำนวณเส้นผ่านศูนย์กลางของท่อตามความเร็วการไหล 1-2 เมตรต่อวินาที เล็กเกินไปก็เหมือนดูดหลอด ใหญ่เกินไปจนคุณเปลืองพลังงาน แก้ไขรอยรั่วทันที (แม้แต่ท่อเล็กๆ ก็รวมกันได้) และเปลี่ยนท่อที่ดูเป็นสนิมหรือสึกหรอ ก็แค่รอที่จะพังเท่านั้น
•
  การสอบเทียบสภาพการทำงาน: ติดตั้งโฟลว์มิเตอร์และเกจวัดความดันเพื่อรวบรวมข้อมูล จากนั้นเปรียบเทียบกับพารามิเตอร์ที่กำหนดของปั๊ม หากมีการไหลมากเกินไป ให้ใช้การแปลงความถี่หรือตัดใบพัดเล็กน้อย โดยไม่จำเป็นต้องเปลี่ยนทั้งหมด หากส่วนหัวปิดอยู่ ให้เปลี่ยนใบพัดหรือปรับความต้านทานของท่อ เป้าหมายคือเพื่อให้ปั๊มทำงานอยู่ในโซนประสิทธิภาพสูง ซึ่งอยู่ที่ 70% ถึง 110% ของพารามิเตอร์ที่กำหนด ฉันเคยเห็นปั๊มวิ่งนอกช่วงนี้มานานหลายปี—พลังงานหมด
• การปรับตั้งวาล์ว: เปลี่ยนวาล์วเก่าด้วยวาล์วประหยัดพลังงาน เช่น บอลวาล์ว หรือบัตเตอร์ฟลายวาล์ว อย่าเปิดวาล์วเพียงบางส่วนเพื่อควบคุมปริมาณในระยะยาว เนื่องจากเป็นการสิ้นเปลืองพลังงานอย่างมาก ใช้การควบคุมอัตโนมัติเพื่อปรับการเปิดวาล์วตามการไหลที่เปลี่ยนแปลง ด้วยวิธีนี้ ระบบจะปรับให้เหมาะสมอยู่เสมอ เพิ่มเช็ควาล์วเพื่อป้องกันการไหลย้อนกลับ (ฉันต้องแก้ไขระบบต่างๆ มากมายที่ขาดหายไป) และตัวกรองเพื่อป้องกันขยะออกจากปั๊ม ซึ่งช่วยให้คุณไม่ต้องซ่อมแซมอย่างต่อเนื่อง
• การเชื่อมต่อหลายปั๊ม: สำหรับการตั้งค่าปั๊มแบบขนานหรือแบบอนุกรม ให้ใช้การควบคุม PLC ซึ่งจะเริ่มและหยุดปั๊มโดยอัตโนมัติตามการไหลทั้งหมด การตั้งค่าทั่วไปของฉันสำหรับระบบขนานคือ "ปั๊มหลัก + ปั๊มเสริม": ใช้งานปั๊มเสริมในระหว่างที่มีโหลดต่ำและทำงานทั้งสองอย่างพร้อมกันเมื่อมีงานยุ่ง สิ่งนี้ช่วยป้องกันไม่ให้ปั๊มตัวเดียวทำงานหนักเกินไปหรือทำงานไม่มีประสิทธิภาพ เชื่อฉันเถอะ เพราะระบบจะต้องเปิดและปิดด้วยตนเอง

ที่สาม กระบวนการปฏิบัติ: ยึดมั่นในมาตรฐาน (แต่ทำให้เป็นจริง)

ปฏิบัติตามกระบวนการ "วินิจฉัย - ออกแบบ - ก่อสร้าง - ควบคุม" แล้วคุณจะรักษาสิ่งต่างๆ ให้ปลอดภัยและมีประสิทธิภาพ ไม่จำเป็นต้องมีศัพท์เฉพาะใดๆ มากมาย แค่สามัญสำนึกเท่านั้น

• การตรวจสอบเบื้องต้น: เริ่มต้นด้วยการวัดสิ่งสำคัญ เช่น อัตราการไหล หัว และกำลังมอเตอร์ ตรวจสอบใบพัดที่สึกหรอ ซีลรั่ว และชิ้นส่วนที่หลวม นอกจากนี้ ให้มองหาปัญหาที่ซ่อนอยู่ เช่น ความต้านทานของไปป์ไลน์หรือสภาพการทำงานที่ไม่ตรงกัน ซึ่งสิ่งเหล่านี้จะพลาดได้ง่ายแต่ทำให้เกิดปัญหาใหญ่ เขียนรายงานการวินิจฉัยง่ายๆ คุณไม่จำเป็นต้องทำให้ซับซ้อน เพียงสังเกตว่ามีอะไรผิดปกติและสิ่งใดที่ต้องแก้ไข
• การออกแบบโครงร่าง: ใช้รายงานการวินิจฉัยเพื่อเลือกชิ้นส่วนที่เหมาะสม จัดทำแผนโดยละเอียดสำหรับการปรับปรุงท่อและการสอบเทียบพารามิเตอร์ กระทัดรัดตัวเลข: งบประมาณ การประหยัดพลังงานที่คาดหวัง และลำดับเวลา และอย่าลืมวางแผนการจ่ายน้ำชั่วคราวระหว่างการก่อสร้าง ฉันเคยเห็นโครงการล่าช้าหลายสัปดาห์เพราะนี่คือสิ่งที่ต้องคิดภายหลัง
• การก่อสร้างที่ไซต์งาน: ก่อนที่จะแยกสิ่งใดออกจากกัน ให้ตัดไฟฟ้า ปิดวาล์ว และระบายตัวกลางออกจากปั๊ม—ต้องปลอดภัยไว้ก่อน ใช้เครื่องมือที่เหมาะสมในการถอดชิ้นส่วน อย่าฝืนอะไร (ฉันหักโบลต์เพื่อพยายามเร่งรีบ) ติดตั้งชิ้นส่วนตามลำดับ: ภายในก่อน จากนั้นจึงภายนอก ส่วนประกอบหลักก่อน จากนั้นจึงเป็นชิ้นส่วนเสริม ความแม่นยำเป็นสิ่งสำคัญที่นี่ หากมีอะไรเสียแม้แต่น้อย ปั๊มก็จะทำงานไม่ถูกต้อง ทดสอบว่างเปล่าก่อนเพื่อให้แน่ใจว่ามีเสถียรภาพ จากนั้นรันภายใต้โหลด ปรับเป็นโซนประสิทธิภาพสูง และจดข้อมูล เคล็ดลับสำหรับมือโปร: ถ่ายภาพระหว่างการติดตั้ง ช่วยให้คุณไม่ต้องปวดหัวในภายหลังหากมีบางสิ่งที่จำเป็นต้องแก้ไขปัญหา
• การควบคุมความปลอดภัย: ฝึกลูกเรือของคุณก่อนที่จะเริ่ม ไม่ควรมีใครคอยควบคุมมัน ติดป้ายเตือน แจกอุปกรณ์ป้องกัน และตรวจสอบให้แน่ใจว่าทุกคนทราบถึงความเสี่ยง งานในพื้นที่สูงต้องใช้เข็มขัดนิรภัย งานไฟฟ้าต้องมีช่างไฟฟ้าที่ผ่านการรับรอง และชิ้นส่วนที่มีน้ำหนักมากจำเป็นต้องมีอุปกรณ์ยกที่เหมาะสม ให้มีคนคอยดูแลตลอดเวลา อุบัติเหตุเกิดขึ้นเมื่อผู้คนชะล่าใจ

IV. การตรวจสอบผลกระทบ: ทำให้แน่ใจว่าใช้งานได้จริง

การปรับปรุงไม่ได้เสร็จสิ้นเมื่อติดตั้งส่วนสุดท้ายแล้ว คุณต้องพิสูจน์ว่าสามารถประหยัดพลังงานได้ อย่าข้ามขั้นตอนนี้!

• การทดสอบประสิทธิภาพพลังงาน: ใช้โฟลว์มิเตอร์ เกจวัดแรงดัน และเครื่องวิเคราะห์กำลังเพื่อวัดอัตราการไหล หัว และกำลัง อ่านค่าได้หลายครั้งภายใต้สภาวะการทำงานที่แตกต่างกัน เช่น โหลดต่ำ โหลดสูง โหลดปกติ และเปรียบเทียบก่อนการปรับปรุง คุณต้องการเพิ่มประสิทธิภาพอย่างน้อย 10% หากคุณได้รับน้อยลง แสดงว่ามีบางอย่างผิดปกติ (อาจเป็นชิ้นส่วนที่ไม่ตรงกันหรือการรั่วไหลที่คุณพลาด)
• การคำนวณผลประโยชน์: เปรียบเทียบค่าไฟฟ้าก่อนและหลังเพื่อดูว่าคุณประหยัดได้ปีละเท่าไร รวมต้นทุนการปรับปรุงทั้งหมดเพื่อหาระยะเวลาคืนทุน โดยที่ 1 ถึง 3 ปีถือว่าสมเหตุสมผล และอย่าลืมผลประโยชน์ทางอ้อม เช่น การซ่อมแซมน้อยลง อายุการใช้งานอุปกรณ์ยาวนานขึ้น และเวลาหยุดทำงานน้อยลง ฉันมีลูกค้าที่ประหยัดเงินค่าไฟฟ้าได้ปีละ 120,000 หยวนเพียงอย่างเดียวหลังจากปรับปรุงปั๊ม 3 ตัว โดยคืนทุนเพียง 1.8 ปี
• การตรวจสอบระยะยาว: ตั้งค่าบันทึกการบำรุงรักษา—ไม่มีอะไรพิเศษ แค่สมุดบันทึกหรือสเปรดชีต ทดสอบปั๊มทุกเดือนในช่วงสามเดือนแรก จากนั้นทุกไตรมาสหลังจากนั้น ทำความสะอาดใบพัด ตรวจสอบซีล และอัดจาระบีตลับลูกปืนเป็นประจำ การบำรุงรักษาเพียงเล็กน้อยจะช่วยประหยัดการซ่อมแซมครั้งใหญ่ในภายหลัง
• การปฏิบัติตามข้อกำหนดในการยอมรับ: ปฏิบัติตามกฎใน "ขีดจำกัดประสิทธิภาพพลังงานและระดับประสิทธิภาพพลังงานสำหรับปั๊มหอยโข่ง" รวบรวมเอกสารทั้งหมดของคุณ: รายงานการวินิจฉัย แผนการปรับปรุง ข้อมูลการทดสอบ และบันทึกการบำรุงรักษา คุณต้องพิสูจน์ว่าทุกขั้นตอนทำถูกต้อง ซึ่งเป็นสิ่งสำคัญสำหรับการตรวจสอบหรือหากคุณต้องการแก้ไขปัญหา

V. กรณีอ้างอิงการปรับปรุงและคำแนะนำเฉพาะสถานการณ์

(1) เรื่องราวความสำเร็จโดยทั่วไป

โรงงานเคมีแห่งหนึ่งมีปั๊มหอยโข่งเก่าสามตัวที่ใช้งานมากว่า 10 ปี พวกเขามีการสึกหรอของใบพัดและมอเตอร์ที่ไม่มีประสิทธิภาพ โดยใช้พลังงานมากกว่าค่าเฉลี่ยของอุตสาหกรรมถึง 25% นี่คือสิ่งที่เราทำ: ① สลับกับใบพัดประสิทธิภาพสูงและมอเตอร์ IE4; 2 ปรับเส้นผ่านศูนย์กลางของท่อให้เหมาะสมและเพิ่มอุปกรณ์แปลงความถี่ 3. กำหนดตารางการบำรุงรักษารายเดือน ผลลัพธ์? ปั๊มแต่ละตัวใช้ไฟฟ้าน้อยลง 30% ประหยัดเงินได้ 120,000 หยวนต่อปี ระยะเวลาคืนทุนอยู่ที่ 1.8 ปี การสั่นสะเทือนลดลงจาก 6.5 มม./วินาที เป็น 2.3 มม./วินาที และคาดว่าปั๊มจะมีอายุการใช้งานอีก 5 ปี ชนะทั้งหมด

(2) เคล็ดลับสำหรับสถานการณ์ที่แตกต่างกัน

• อุตสาหกรรมเคมีภัณฑ์: สารส่วนใหญ่มีฤทธิ์กัดกร่อนหรือมีสิ่งเจือปน จัดลำดับความสำคัญของใบพัดที่ทนต่อการกัดกร่อน (Hastelloy ใช้งานได้ดี) และซีลที่มีความแข็งแรงสูง และเพื่อความรักในประสิทธิภาพ ควรรักษาตัวกรองให้สะอาดอยู่เสมอ เพราะขยะในปั๊มถือเป็นโทษประหารชีวิตสำหรับชิ้นส่วนต่างๆ
• น้ำประปา: อัตราการไหลแกว่งไปมาอย่างดุเดือด ใช้ "การแปลงความถี่ + การเชื่อมต่อหลายปั๊ม": ใช้ปั๊มหนึ่งตัวที่ความถี่ต่ำในช่วงเวลาที่มีการใช้งานน้อย และรวมเข้าด้วยกันในช่วงเวลาเร่งด่วน สิ่งนี้จะช่วยลดการสูญเสียจากการควบคุมปริมาณ ซึ่งมหาศาลสำหรับระบบน้ำ
• อุตสาหกรรมพลังงาน: อุณหภูมิและความดันสูงมีอยู่ทั่วไป อัพเกรดเป็นตลับลูกปืนและซีลเชิงกลที่ทนต่ออุณหภูมิสูง รักษาอุณหภูมิตลับลูกปืนให้ต่ำกว่า 65°C นอกจากนี้ ควรหุ้มฉนวนท่ออย่างเหมาะสม การสูญเสียความร้อนเป็นการสิ้นเปลืองพลังงานอย่างเงียบๆ

วี. เคล็ดลับการบำรุงรักษาและการประหยัดพลังงานในระยะยาว

การปรับปรุงไม่ใช่ข้อตกลงที่ทำเพียงครั้งเดียว คุณต้องบำรุงรักษาอย่างต่อเนื่องเพื่อประหยัดพลังงานต่อไป

1.การตรวจสอบตามปกติ:ตรวจสอบการรั่วไหลของซีล อุณหภูมิตลับลูกปืน และการสั่นสะเทือนทุกสัปดาห์ ทำความสะอาดตัวกรองทุกเดือน ตัวกรองที่อุดตันจะทำลายประสิทธิภาพ ทดสอบอัตราการไหล หัว และพารามิเตอร์อื่นๆ ทุกไตรมาส จับประเด็นให้ได้ตั้งแต่เนิ่นๆ ไม่เช่นนั้นจะกลายเป็นปัญหาใหญ่และมีราคาแพง

2.การดำเนินงานที่ได้มาตรฐาน:เขียนขั้นตอนการปฏิบัติงานง่ายๆ—ไม่จำเป็นต้องมีกฎหมาย แจ้งให้ทีมงานของคุณหลีกเลี่ยงแรงดันเกินหรือการไหลล้น และห้าม "เดินเบา" หรือ "ล็อคแรงดัน" ซึ่งจะทำให้ชิ้นส่วนเสียหายอย่างรวดเร็ว ฉันเคยเห็นปั๊มพังในรอบหลายเดือนเพราะผู้ปฏิบัติงานต้องตัดมุม

3.การฝึกอบรมบุคลากร:ฝึกอบรมทีมงานบำรุงรักษาของคุณอย่างสม่ำเสมอ สอนพวกเขาเกี่ยวกับพื้นฐานของการปรับปรุงการประหยัดพลังงาน วิธีตรวจสอบพารามิเตอร์ และสิ่งที่ควรทำในกรณีฉุกเฉิน คุณไม่จำเป็นต้องมีผู้เชี่ยวชาญ ขอแค่คนที่รู้จักปั๊มจากภายในสู่ภายนอก

4.การจัดการข้อมูล:จัดทำฐานข้อมูลการใช้พลังงาน เปรียบเทียบการใช้งานรายเดือนและรายไตรมาส ค้นหาว่าเหตุใดจึงมีความผันผวน (การเปลี่ยนแปลงตามฤดูกาล การรั่วไหล) และปรับเปลี่ยนตามนั้น ข้อมูลไม่ได้โกหก ใช้มันเพื่อทำให้สิ่งต่าง ๆ ปรับให้เหมาะสม
