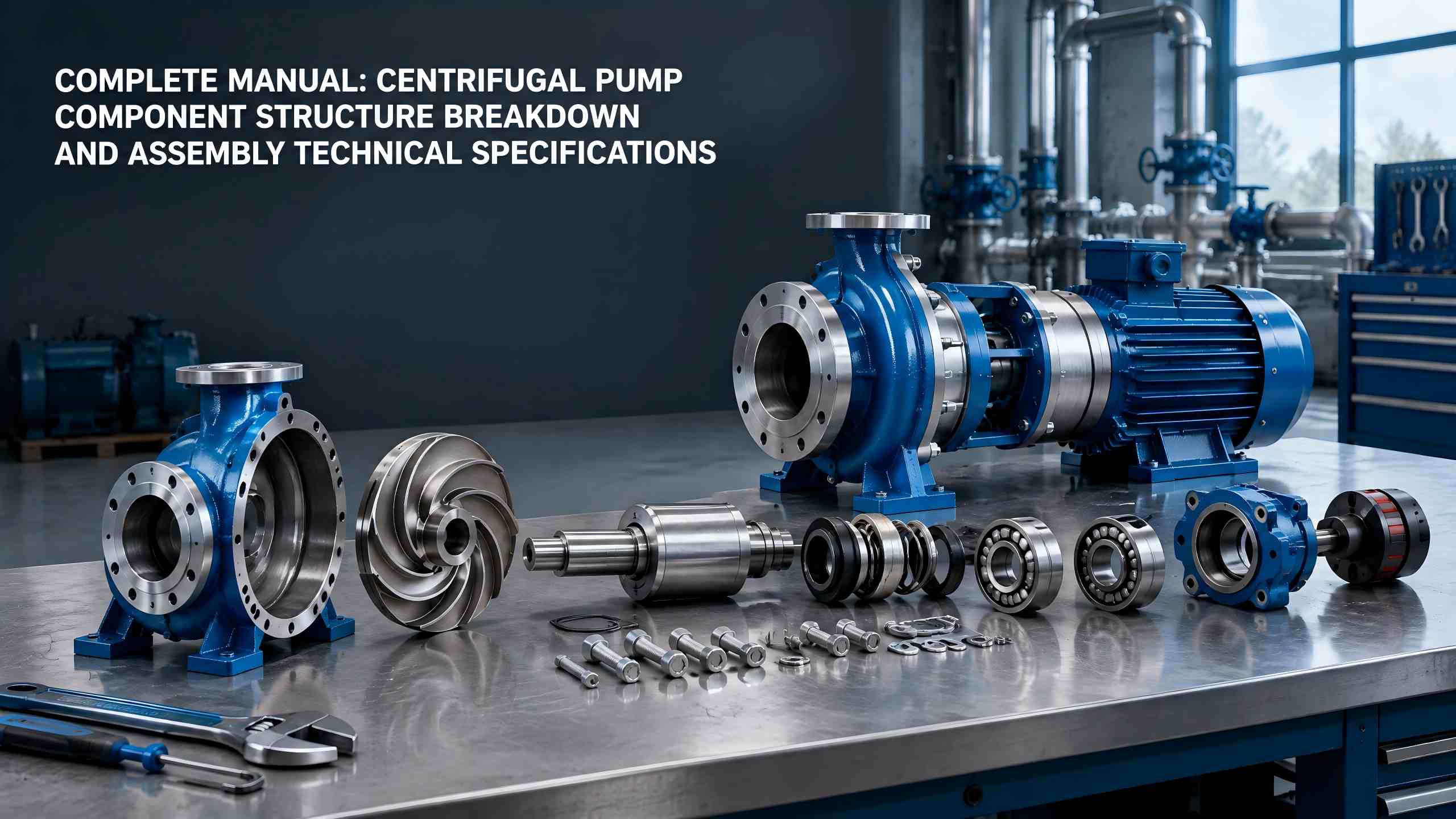

ปั๊มหอยโข่งมีการใช้กันอย่างแพร่หลายในการระบายน้ำประปาอุตสาหกรรม, HVAC, การขนส่งของเหลวเคมี, การประปาเทศบาล และสาขาอื่นๆ เอกสารนี้อธิบายโครงสร้างและฟังก์ชันของส่วนประกอบหลัก ชุดป้องกันซีล และอุปกรณ์เสริมของส่วนประกอบหลักอย่างครอบคลุมเทฟฟิโกปั๊มหอยโข่ง นอกจากนี้ยังมีการเตรียมการก่อนการประกอบ ขั้นตอนมาตรฐาน และข้อกำหนดทางเทคนิคเต็มรูปแบบ เพื่อช่วยให้ผู้ใช้ลดอัตราความล้มเหลวของอุปกรณ์จากแหล่งที่มา
ชุดซีลและป้องกันจะกำหนดความหนาแน่น ความเสถียรในการทำงาน และอายุการใช้งานของปั๊มน้ำ โดยส่วนใหญ่ประกอบด้วยองค์ประกอบการซีล ตลับลูกปืน ตัวเรือนแบริ่ง และชิ้นส่วนอื่นๆ และทำหน้าที่เป็นส่วนประกอบที่สำคัญในการป้องกันการรั่วไหลของน้ำ เสียงที่ผิดปกติ การสั่นสะเทือน และความล้มเหลวในการยึด
โครงสร้างการปิดผนึกทั่วไปสำหรับปั๊มแรงเหวี่ยงแบ่งออกเป็นสองประเภท: ซีลเชิงกลและซีลบรรจุภัณฑ์ ซีลเชิงกลประกอบด้วยวงแหวนหมุน วงแหวนที่อยู่นิ่ง สปริง และวงแหวนซีล ใบหน้าด้านปลายพอดีอย่างแม่นยำเพื่อให้ประสิทธิภาพการรั่วไหลเกือบเป็นศูนย์ พร้อมคุณสมบัติทนต่อการสึกหรอและทนต่ออุณหภูมิสูง ทำให้เหมาะสำหรับสภาวะการทำงานในอุตสาหกรรมที่มีแรงดันสูงและความเร็วสูง
ซีลบรรจุใช้สารตัวเติมกราไฟท์และ PTFE ที่มีความยืดหยุ่นสำหรับการปิดผนึก มีโครงสร้างที่เรียบง่าย บำรุงรักษาง่าย และต้นทุนต่ำ โดยส่วนใหญ่จะใช้กับปั๊มน้ำโยธาและปั๊มหอยโข่งแรงดันต่ำขนาดเล็ก ข้อเสียอยู่ที่การซึมของน้ำเล็กน้อยระหว่างการทำงาน ซึ่งจำเป็นต้องขันให้แน่นหรือเปลี่ยนบรรจุภัณฑ์เป็นระยะ
แบริ่งรองรับการหมุนด้วยความเร็วสูงของเพลาปั๊ม ลดความต้านทานแรงเสียดทานทางกล และรับประกันการทำงานของเพลาที่ราบรื่น ปราศจากออฟเซ็ต และปราศจากการกระวนกระวายใจ ตัวเรือนแบริ่งทำหน้าที่เป็นปลอกป้องกันสำหรับตลับลูกปืน โดยจะจัดเก็บน้ำมันหล่อลื่นและจาระบีไว้ภายในเพื่อให้การหล่อลื่นอย่างต่อเนื่องและการกระจายความร้อนสำหรับตลับลูกปืน เพื่อป้องกันไม่ให้ตลับลูกปืนเกิดความร้อนสูงเกินไป การไหม้ และการยึดติดของแบริ่ง
ชุดประกอบเสริมไม่ได้ทำงานของไหลโดยตรง แต่รับประกันการทำงานที่ปลอดภัย เสถียร และได้มาตรฐานของอุปกรณ์ที่สมบูรณ์ และถือเป็นส่วนที่ขาดไม่ได้ของระบบปั๊มแบบแรงเหวี่ยงเต็มรูปแบบ
คุณภาพการประกอบของปั๊มแรงเหวี่ยงส่งผลกระทบโดยตรงต่อประสิทธิภาพการทำงานและอายุการใช้งาน ต้องเตรียมการตามมาตรฐานให้แล้วเสร็จก่อนการประกอบอย่างเป็นทางการ เพื่อหลีกเลี่ยงการประกอบผิดพลาด การประกอบชิ้นส่วนที่ขาดหายไป และการประกอบที่ไม่เป็นไปตามข้อกำหนด
ปั๊มหอยโข่งรุ่นต่างๆ มีโครงสร้างและลำดับการประกอบแตกต่างกันเล็กน้อย ปั๊มหอยโข่งแบบดึงออกด้านหลังชนิด IS ซึ่งมองเห็นการใช้งานได้กว้างที่สุด ใช้ขั้นตอนการประกอบมาตรฐานสากลของอุตสาหกรรม ขั้นตอนเฉพาะมีดังนี้:
1. ประกอบชุดลูกปืน: ติดตั้งลูกปืนในตำแหน่งที่กำหนดบนเพลาปั๊มอย่างแม่นยำ เพื่อให้มั่นใจว่าลูกปืนเข้าที่และหมุนได้อย่างยืดหยุ่น
2. ประกอบชุดเพลาปั๊ม: ประกอบเพลาปั๊มพร้อมลูกปืนที่ประกอบเข้าในโครงปั๊มโดยรวม เพื่อให้มั่นใจว่าการหมุนจะราบรื่นโดยไม่เกิดการติดขัด
3. ยึดโครงและโครงปั๊ม: ติดตั้งและยึดโครงปั๊มทั้งหมดเข้ากับโครงอุปกรณ์ ตรวจสอบให้แน่ใจว่าตัวปั๊มอยู่ในแนวนอน มั่นคง และไม่มีการโยกเยก
4. ติดตั้งฝาครอบปั๊มและใบพัด: ติดตั้งฝาครอบปั๊มไว้ล่วงหน้ากับตำแหน่งเพลาปั๊ม จากนั้นติดใบพัดเพื่อรับประกันการติดตั้งใบพัดที่มั่นคงและระยะห่างที่สม่ำเสมอ
5. ประกอบและยึดทั้งชุด: ขันและล็อคฝาครอบปั๊มและปลอกปั๊มอย่างแม่นยำ จากนั้นยึดตัวปั๊มทั้งหมดเข้ากับฐานอุปกรณ์
6. การตกแต่งรูปลักษณ์ภายนอก: กำจัดเศษและคราบสกปรกออกจากทั้งยูนิต ตรวจสอบความสมบูรณ์ของรูปลักษณ์ และทำงานจัดระเบียบโดยรวมให้เสร็จสิ้น
7. การจัดตำแหน่งและการสอบเทียบข้อต่อ: การติดตั้งข้อต่อมอเตอร์และตัวปั๊มเสร็จสมบูรณ์ ดำเนินการแก้ไขความร่วมแกนเพื่อให้แน่ใจว่าการส่งผ่านมีความแม่นยำ
การตรวจสอบและการยอมรับอย่างเข้มงวดจะต้องดำเนินการเมื่อการประกอบเสร็จสิ้นตามมาตรฐานทางเทคนิคเพื่อให้มั่นใจว่าอุปกรณ์ทำงานมีคุณสมบัติเหมาะสม เกณฑ์การยอมรับหลักมีดังต่อไปนี้:
ส่วนประกอบปั๊มหอยโข่งวางรากฐานสำหรับการใช้งานอุปกรณ์ ใบพัด เคสปั๊ม เพลาปั๊ม องค์ประกอบการซีล แบริ่ง และชิ้นส่วนอื่นๆ ทำหน้าที่ตามลำดับและทำงานร่วมกันเพื่อกำหนดประสิทธิภาพของปั๊มและอายุการใช้งาน ในขณะเดียวกัน การเตรียมก่อนการประกอบที่ได้มาตรฐาน ลำดับการประกอบที่สอดคล้อง และมาตรฐานการยอมรับการประกอบที่เข้มงวดเป็นกุญแจสำคัญในการหลีกเลี่ยงความล้มเหลวของอุปกรณ์ เพิ่มประสิทธิภาพการทำงาน และยืดอายุการใช้งานของอุปกรณ์ การเรียนรู้โครงสร้างส่วนประกอบและเทคนิคการประกอบของเทฟฟิโกปั๊มหอยโข่งทำหน้าที่เป็นรากฐานที่สำคัญสำหรับการบำรุงรักษาการทำงานของอุปกรณ์ การติดตั้ง การทดสอบการใช้งาน และการแก้ไขปัญหาข้อผิดพลาด
