“ปั๊มของเราไหม้มอเตอร์อีกแล้ว!”
“เดือนนี้ค่าไฟปั๊มน้ำสูงลิ่ว เราเลือกปั๊มผิดหรือเปล่า?”
"หลังจากติดตั้งปั๊มใหม่แล้ว อัตราการไหลก็ไม่สามารถตอบสนองความต้องการด้านการออกแบบได้..."
ปัญหาที่พบบ่อยเหล่านี้ในการจ่ายน้ำ วิศวกรรมเคมี HVAC และสาขาอื่นๆ มักเกิดจากการอ่านผิดหรือเพิกเฉยต่อ "คู่มือการใช้งาน" แกนหลักของปั๊มหอยโข่ง ซึ่งก็คือกราฟประสิทธิภาพ เนื่องจากเป็นอุปกรณ์หลักที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม ประสิทธิภาพของ a จะเพิ่มขึ้นทุกๆ 1%ปั๊มแรงเหวี่ยงอาจหมายถึงการประหยัดต้นทุนการดำเนินงานสำหรับโครงการขนาดใหญ่ได้ปีละหมื่นหรือหลายแสนหยวน
บทความนี้จะสอนวิธีการตีความเส้นโค้งของปั๊ม ไม่เพียงแต่บอกวิธีการอ่านเท่านั้น แต่ยังรวมถึงวิธีใช้เส้นโค้งในการตัดสินใจด้านการจัดซื้อและการดำเนินงานและการบำรุงรักษาอย่างเหมาะสมอีกด้วย

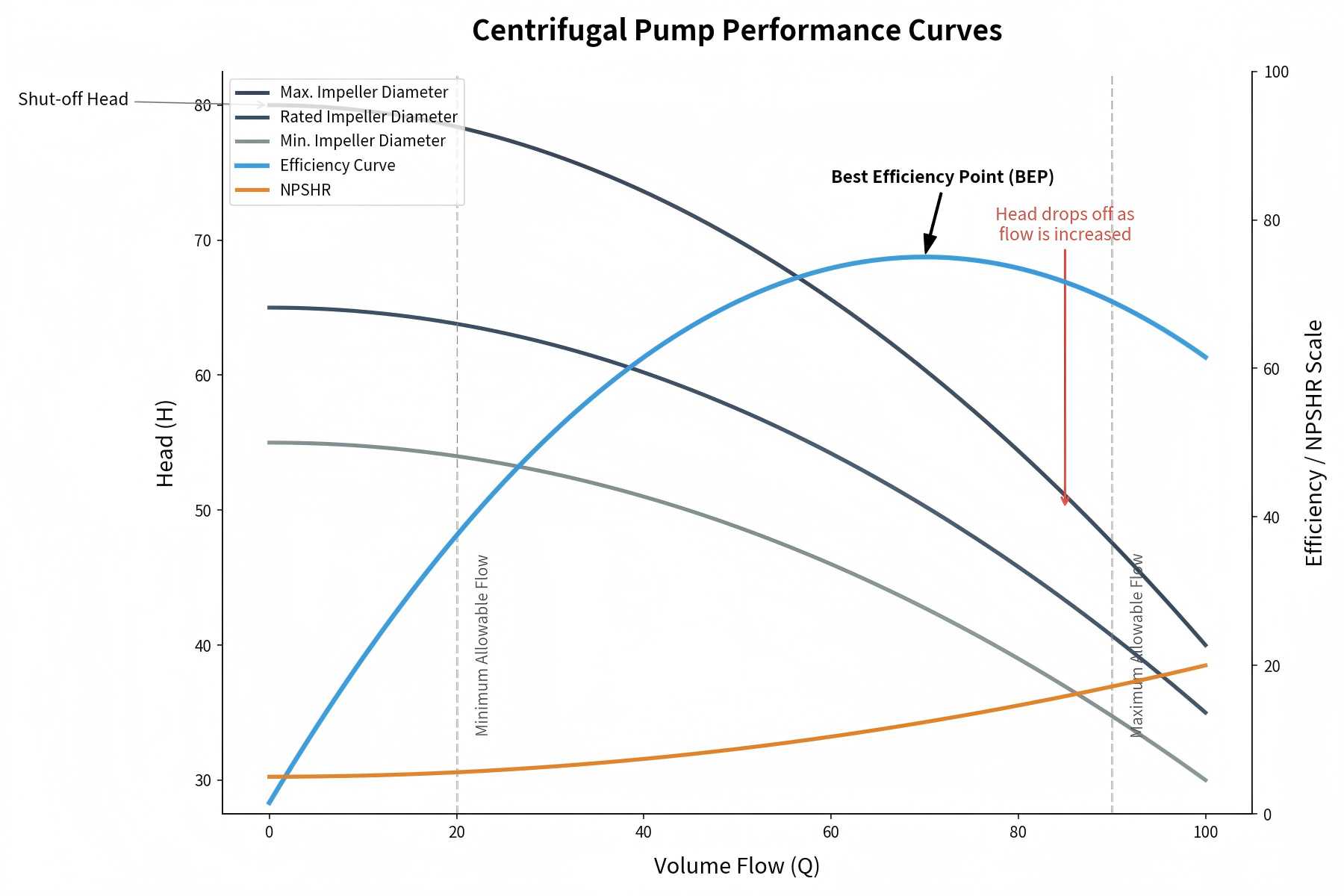

เส้นโค้ง Head-Flow (เส้นโค้ง H-Q) เป็นส่วนพื้นฐานที่สุดของเส้นโค้งปั๊ม แสดงให้เห็นความสัมพันธ์ระหว่างส่วนหัวของปั๊ม (ความสูงที่ปั๊มสามารถยกของเหลวได้) และอัตราการไหล (ปริมาตรของของเหลวที่ปั๊มส่งต่อหน่วยเวลา) ที่ความเร็วคงที่ โดยทั่วไป หัวจะถูกพล็อตบนแกนตั้ง (แกน Y) และอัตราการไหลบนแกนนอน (แกน X)
ข้อสรุปที่สำคัญสามารถสรุปได้จากเส้นโค้ง H-Q: เมื่ออัตราการไหลเพิ่มขึ้น ส่วนหัวจะค่อยๆ ลดลง เนื่องจากเมื่อของเหลวไหลผ่านใบพัดและปลอกปั๊มมากขึ้น แรงเสียดทานของของไหลและความปั่นป่วนภายในปั๊มจะรุนแรงขึ้น ส่งผลให้ส่วนหัวลดลง ตัวอย่างเช่น ปั๊มสามารถสร้างเฮดได้ 100 ฟุตที่อัตราการไหล 50 แกลลอนต่อนาที (gpm) ในขณะที่เฮดจะลดลงเหลือ 80 ฟุตเมื่ออัตราการไหลเพิ่มขึ้นเป็น 75 gpm ความสัมพันธ์นี้จะมองเห็นได้ชัดเจนบนเส้นโค้ง
กราฟกำลัง-การไหลของ (P-Q Curve) แสดงความสัมพันธ์ระหว่างการใช้พลังงานของปั๊มและอัตราการไหลที่ความเร็วคงที่ การใช้พลังงาน (เป็นแรงม้าหรือกิโลวัตต์) จะถูกพล็อตบนแกนแนวตั้ง และอัตราการไหลบนแกนนอน
กราฟ P-Q ต่างจากกราฟ H-Q ตรงที่แสดงแนวโน้มขาขึ้น: การใช้พลังงานจะเพิ่มขึ้นเมื่ออัตราการไหลเพิ่มขึ้น เนื่องจากปั๊มต้องใช้ความพยายามมากขึ้นเพื่อส่งของเหลวมากขึ้นและเอาชนะแรงเสียดทานและความปั่นป่วนที่มากขึ้น การทำความเข้าใจเส้นโค้งนี้มีความสำคัญอย่างยิ่งในการเลือกมอเตอร์ปั๊ม หากมอเตอร์มีขนาดเล็กเกินไป มอเตอร์อาจมีโหลดเกินภายใต้สภาวะการไหลสูง หากมีขนาดใหญ่เกินไปจะทำให้เกิดการสูญเสียพลังงาน
เส้นโค้งประสิทธิภาพ-การไหล (E-Q Curve) สะท้อนถึงประสิทธิภาพของปั๊มที่อัตราการไหลที่แตกต่างกัน ประสิทธิภาพ (แสดงเป็นเปอร์เซ็นต์) จะถูกพล็อตบนแกนตั้ง และอัตราการไหลบนแกนนอน เส้นโค้งนี้เป็นกุญแจสำคัญในการลดการใช้พลังงาน เนื่องจากจะแสดงอัตราการไหลที่ปั๊มทำงานอย่างมีประสิทธิภาพสูงสุด
กราฟประสิทธิภาพมักจะเป็น "รูปทรงเนินเขา": ประสิทธิภาพจะเพิ่มขึ้นถึงจุดสูงสุดเมื่ออัตราการไหลเพิ่มขึ้น จากนั้นจะค่อยๆ ลดลงเมื่ออัตราการไหลยังคงเพิ่มขึ้นอย่างต่อเนื่อง จุดสูงสุดของเส้นโค้งนี้เรียกว่าจุดประสิทธิภาพที่ดีที่สุด (BEP) ซึ่งมีอธิบายรายละเอียดไว้ด้านล่าง
การอ่านกราฟปั๊มไม่ได้เป็นเพียงการระบุกราฟย่อยสามกราฟเท่านั้น แต่ยังเป็นการทำความเข้าใจจุดข้อมูลสำคัญที่กำหนดประสิทธิภาพของปั๊มด้วย ด้านล่างนี้เป็นองค์ประกอบหลักที่ต้องมุ่งเน้น:
จุดประสิทธิภาพที่ดีที่สุด (BEP) คือการรวมกันของอัตราการไหลและส่วนหัวที่ปั๊มทำงานอย่างมีประสิทธิภาพสูงสุด ซึ่งเป็นจุดสูงสุดของกราฟ E-Q และจุดการทำงานที่ประหยัดที่สุดของปั๊ม เมื่อเลือกปั๊ม ให้จัดลำดับความสำคัญของรุ่นที่จุดการทำงานที่ต้องการ (อัตราการไหล + หัว) ของระบบอยู่ใกล้กับ BEP มากที่สุด
การใช้งานปั๊มโดยห่างจาก BEP จะทำให้สิ้นเปลืองพลังงานมากขึ้น การสึกหรอของใบพัดและมอเตอร์เร็วขึ้น และอายุการใช้งานของปั๊มสั้นลง ตัวอย่างเช่น ปั๊มที่มี BEP เท่ากับ 60 gpm อาจพบว่าประสิทธิภาพลดลง 20%-30% และเกิดข้อผิดพลาดก่อนเวลาอันควรเมื่อทำงานที่ 30 gpm (ครึ่งหนึ่งของอัตราการไหล BEP)
ช่วงการทำงาน (หรือที่เรียกว่าช่วงประสิทธิภาพ) หมายถึงอัตราการไหลและช่วงส่วนหัวซึ่งปั๊มสามารถทำงานได้อย่างปลอดภัยโดยไม่สร้างความเสียหายให้กับใบพัด มอเตอร์ หรือส่วนประกอบอื่น ๆ ช่วงนี้กำหนดโดยอัตราการไหลต่ำสุด/สูงสุดและส่วนหัวของปั๊ม และสามารถดูได้โดยตรงบนเส้นโค้ง H-Q
โดยทั่วไปผู้ผลิตแนะนำให้ใช้งานปั๊มภายใน 70%-120% ของ BEP เพื่อให้มั่นใจถึงช่วงการทำงานที่ปลอดภัย การทำงานนอกช่วงนี้อาจทำให้เกิดโพรงอากาศ การสั่นสะเทือนมากเกินไป มอเตอร์ร้อนเกินไป และปัญหาอื่นๆ
หัวปิดคือหัวสูงสุดที่ปั๊มสามารถสร้างได้ที่การไหลเป็นศูนย์ (เช่น เมื่อวาล์วระบายปิด) ซึ่งเป็นจุดตัดของเส้นโค้ง H-Q และแกนแนวตั้ง (แกน Y) การทำความเข้าใจหัวปิดเป็นสิ่งสำคัญสำหรับการออกแบบระบบ หากหัวปิดของระบบเกินหัวปิดของปั๊ม ปั๊มจะไม่สามารถส่งของเหลวได้
อัตราการไหลสูงสุดคืออัตราการไหลสูงสุดที่ปั๊มสามารถส่งได้ที่หัวศูนย์ (เช่น ไม่มีความต้านทานการไหล) ซึ่งเป็นจุดตัดของเส้นโค้ง H-Q และแกนนอน (แกน X) ค่านี้ช่วยให้คุณทราบว่าปั๊มสามารถตอบสนองความต้องการการไหลสูงสุดของระบบได้หรือไม่

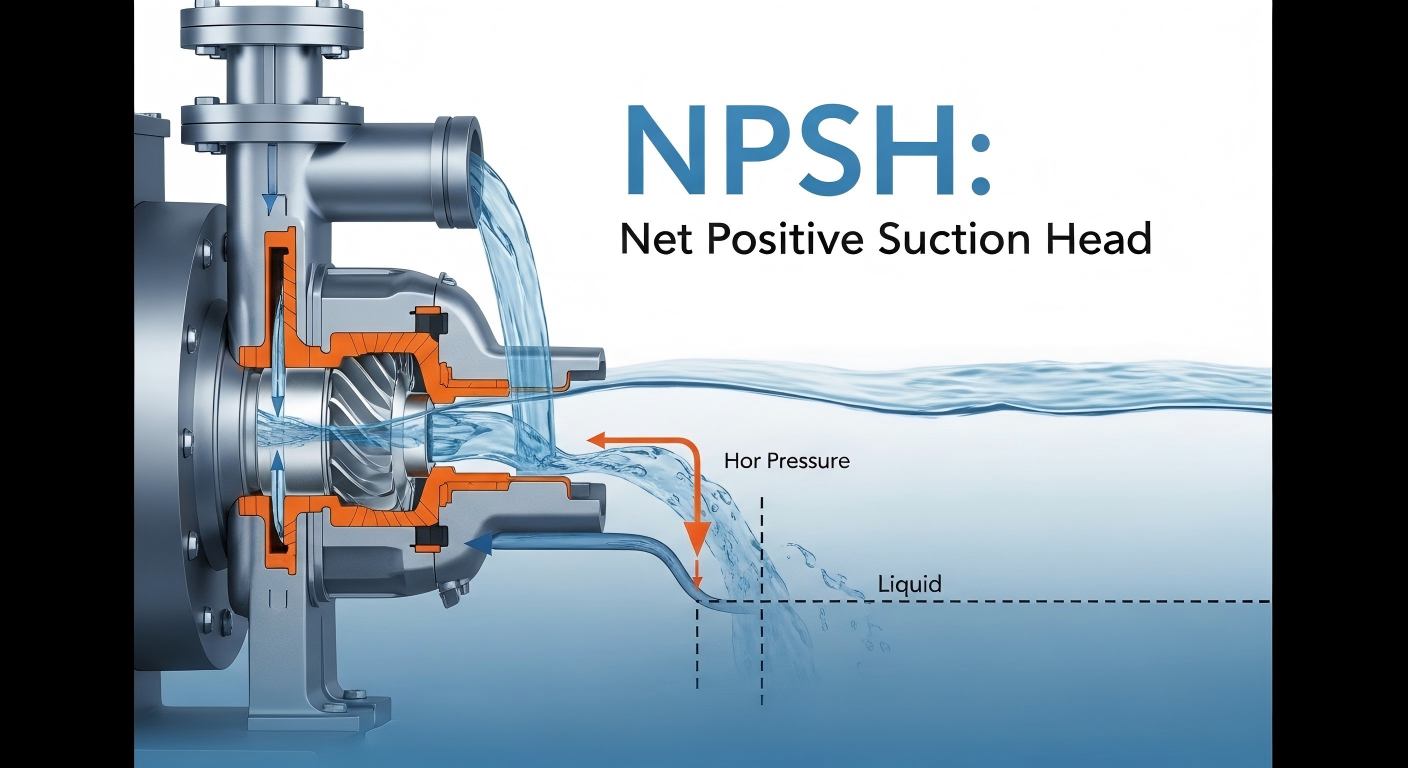

หัวดูด Net Positive (NPSH) เป็นพารามิเตอร์หลักในการป้องกันการเกิดโพรงอากาศ ซึ่งเป็นปรากฏการณ์ทำลายล้างที่ฟองไอก่อตัวในของเหลวเนื่องจากแรงดันในการดูดไม่เพียงพอ ส่งผลให้ส่วนประกอบของปั๊มเสียหาย NPSH คือความแตกต่างระหว่างแรงดันของเหลวที่ปั๊มดูดและความดันไอของของเหลว
เส้นโค้งของปั๊มส่วนใหญ่จะมีเส้นโค้ง NPSH ซึ่งแสดง NPSH ขั้นต่ำที่จำเป็นสำหรับปั๊มในการทำงานโดยไม่มีการเกิดโพรงอากาศที่อัตราการไหลที่แตกต่างกัน เพื่อหลีกเลี่ยงการเกิดโพรงอากาศ NPSH ที่มีอยู่ของระบบจะต้องมากกว่า NPSH ที่ปั๊มกำหนด
เส้นโค้งของปั๊มแต่ละเส้นไม่ได้มีรูปร่างเหมือนกัน รูปร่างของมันขึ้นอยู่กับการออกแบบของปั๊ม และรูปทรงโค้งที่แตกต่างกันจะเหมาะกับสถานการณ์การใช้งานที่แตกต่างกัน ด้านล่างนี้คือรูปร่างโค้งของปั๊มที่พบบ่อยที่สุดสามแบบ:
เส้นโค้งที่สูงชันบ่งชี้ว่าปั๊มสามารถสร้างส่วนหัวที่สูงได้ที่อัตราการไหลต่ำ เส้นโค้งประเภทนี้เหมาะสำหรับการใช้งานที่มีแรงดันสูง เช่น ระบบป้อนหม้อไอน้ำ การทำความสะอาดด้วยแรงดันสูง หรือกระบวนการทางอุตสาหกรรมที่ของไหลไหลผ่านท่อบางหรือระบบที่มีความต้านทานสูง
เส้นโค้งแบนหมายความว่าปั๊มสามารถส่งกระแสสูงที่ส่วนหัวต่ำได้ เหมาะอย่างยิ่งสำหรับการใช้งานที่มีอัตราการไหลสูงและความต้านทานต่ำ เช่น ระบบชลประทาน หอหล่อเย็น หรือระบบประปาของเทศบาล
เส้นโค้งที่ตกลงอย่างรวดเร็วบ่งชี้ว่าปั๊มมีแนวโน้มที่จะเกิดโพรงอากาศที่อัตราการไหลต่ำ ปั๊มดังกล่าวต้องการ NPSH ที่สูงกว่าเพื่อให้ทำงานได้อย่างมีประสิทธิภาพ และเหมาะสำหรับการใช้งานที่มีอัตราการไหลคงที่และแรงดันดูดที่เพียงพอ
หากต้องการใช้กราฟโค้งของปั๊มอย่างเต็มที่ ให้ปฏิบัติตามคำแนะนำที่เป็นประโยชน์เหล่านี้ ซึ่งจะช่วยคุณเลือกปั๊มที่เหมาะสมและเพิ่มประสิทธิภาพการทำงาน:
เพื่อเลือกสิ่งที่ถูกต้องปั๊มแรงเหวี่ยงขั้นแรกให้ชี้แจงความต้องการของระบบ จากนั้นจับคู่ข้อกำหนดกับประสิทธิภาพของปั๊มโดยใช้เส้นโค้งของปั๊ม ด้านล่างนี้เป็นคำแนะนำทีละขั้นตอน:
หลังจากเลือกปั๊มที่เหมาะสมแล้ว คุณสามารถเพิ่มประสิทธิภาพการทำงานได้โดยใช้กราฟปั๊มเพื่อลดต้นทุนและยืดอายุการใช้งาน ด้านล่างเป็นกลยุทธ์หลัก:
