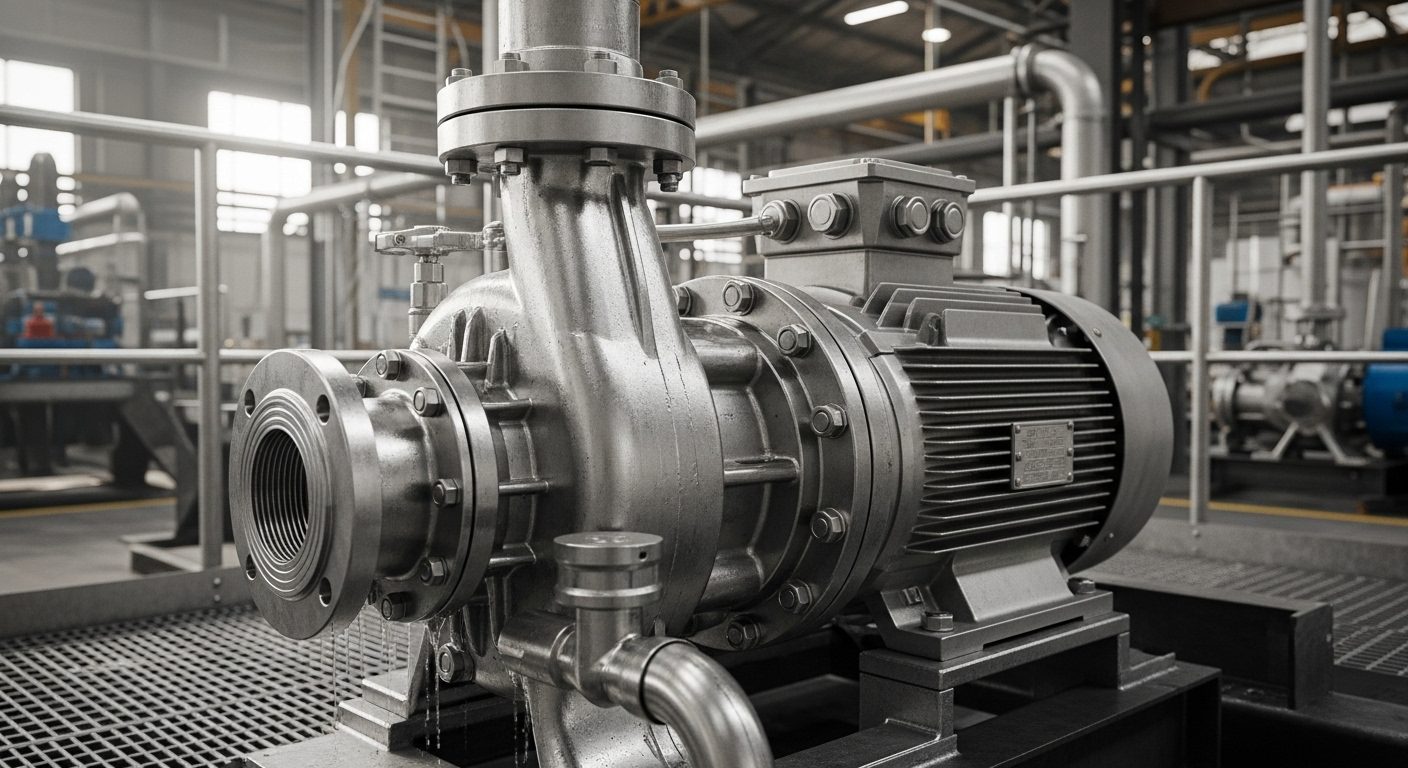

บันทึกการติดตั้งสำหรับปั๊มแรงเหวี่ยงสแตนเลส

ในอุตสาหกรรมเช่นวิศวกรรมเคมีและการแปรรูปอาหารปั๊มปั่นป่วนสแตนเลสทำหน้าที่เป็น "ผู้ช่วยที่เชื่อถือได้" สำหรับการขนส่งของเหลว พวกเขามีความต้านทานการกัดกร่อนและการบังคับใช้ที่กว้าง อย่างไรก็ตามการติดตั้งที่ไม่เหมาะสมสามารถนำไปสู่ปัญหาต่าง ๆ ตั้งแต่การรั่วไหลของซีลเล็กน้อยไปจนถึงความล้มเหลวในการสั่นสะเทือนของปั๊มที่สำคัญส่งผลต่อการผลิตและต้นทุนที่เพิ่มขึ้น รายละเอียดต่อไปนี้กระบวนการติดตั้งจากการเตรียมการจนถึงการบำรุงรักษา

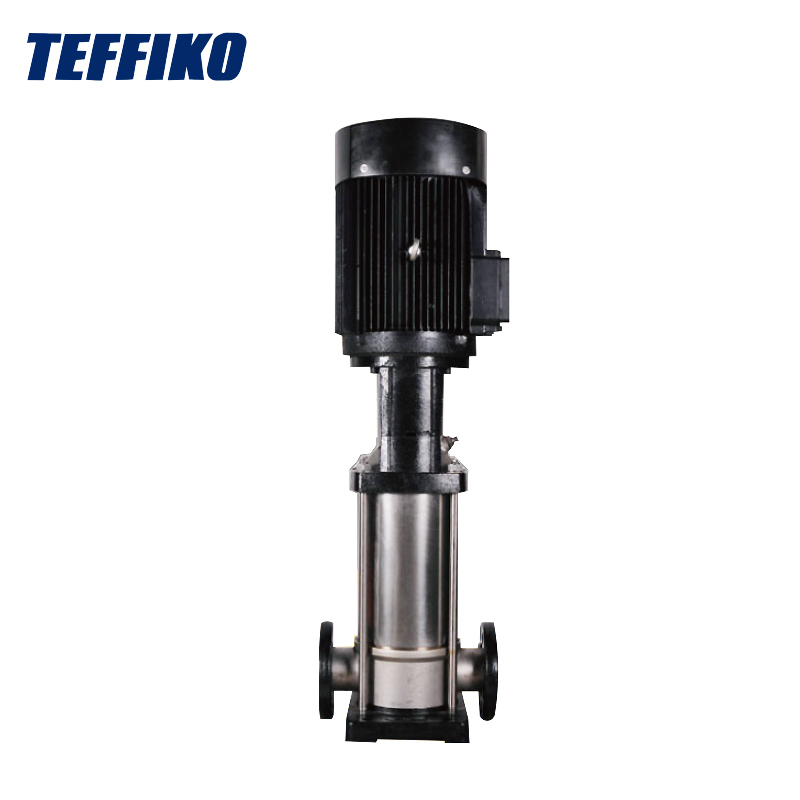

Vertical Multistage Stainless Steel Centrifugal Pump

I. การเตรียมการก่อนการติดตั้ง


  1. การเตรียมเอกสาร: ศึกษาคู่มือการใช้งานของปั๊มคู่มือการติดตั้งและเอกสารทางเทคนิคอื่น ๆ เพื่อชี้แจงโมเดลพารามิเตอร์และข้อกำหนดการติดตั้ง รวบรวมแผนเค้าโครงไปป์ไลน์ในสถานที่ภาพวาดการออกแบบฐานรากและวัสดุอื่น ๆ เพื่อประเมินความเหมาะสมของไซต์สำหรับการติดตั้งปั๊ม
  2. การตรวจสอบอุปกรณ์: ตรวจสอบร่างกายปั๊มใบพัดและส่วนประกอบอื่น ๆ เพื่อความเสียหายหรือการกัดกร่อน ตรวจสอบว่าอุปกรณ์เสริม (สลักเกลียว, แมวน้ำ ฯลฯ ) เสร็จสมบูรณ์และตรงตามข้อกำหนดของวัสดุ เตรียมท่อที่เหมาะสม, วาล์ว, สปริงและวัสดุปิดผนึก
  3. การยอมรับของมูลนิธิ: วัดระดับความสูงของมูลนิธิมิติและการเบี่ยงเบนของรูสลักเกลียว ตรวจสอบความแข็งแรงและความเรียบของคอนกรีตเพื่อเตรียมพร้อมสำหรับการอัดฉีดรอง


ii. กระบวนการติดตั้ง


  1. การวางตำแหน่งปั๊มและการจัดตำแหน่ง: ใช้อุปกรณ์ยกเพื่อยกตัวปั๊มลงบนฐานและใส่สลักเกลียว จัดแนวกึ่งกลางแนวนอนและแนวตั้งของปั๊มกับเส้นอ้างอิง (ส่วนเบี่ยงเบน≤5มม.) ปรับระดับความสูง (เบี่ยงเบน≤± 5 มม.) โดยใช้ shims และให้แน่ใจว่าระดับ (เบี่ยงเบนตามขวาง/ตามยาว≤0.1mm/m) กับระดับ
  2. การเชื่อมต่อไปป์ไลน์: ท่อก่อนหน้าโดยใช้การตัดเชิงกล (เช่นเครื่องตัดท่อ) และใช้การเชื่อมอาร์คอาร์คสำหรับท่อสแตนเลสเพื่อป้องกันการกระแทกและออกซิเดชัน ทำความสะอาดท่อหลังจากการประดิษฐ์ ใช้การเชื่อมต่อที่ยืดหยุ่น (ท่อโลหะหรือข้อต่อยาง) ที่ทางเข้า/ทางออกเพื่อลดความเครียดไปป์ไลน์ติดตั้งการรองรับและเครื่องชดเชยและจัดวาล์วมาตรวัดและตัวกรองอย่างสมเหตุสมผล
  3. การติดตั้งระบบปิดผนึกและหล่อลื่น: สำหรับแมวน้ำเชิงกลทำความสะอาดห้องซีลตรวจสอบหน้าซีลและตรวจสอบให้แน่ใจว่ามีการติดตั้งที่เหมาะสม สำหรับแมวน้ำบรรจุให้ใช้การบรรจุที่เหมาะสมกับ 45 °-วงแหวนตัดที่ติดตั้งด้วยข้อต่อ 90 ° -180 ° ทำความสะอาดระบบหล่อลื่นเพิ่มน้ำมันหล่อลื่นและดีบักวงจรหล่อลื่นที่ถูกบังคับ
  4. การติดตั้งข้อต่อ: ประกอบการมีเพศสัมพันธ์ครึ่งหนึ่งลงบนปั๊มและเพลามอเตอร์เพื่อให้มั่นใจว่าการติดตั้งกุญแจที่เหมาะสม ใช้ตัวบ่งชี้หน้าปัดหรือตัวจัดตำแหน่งเลเซอร์เพื่อวัดการเบี่ยงเบนเรเดียล (≤0.05มม.) และการเบี่ยงเบนตามแนวแกน (≤0.1mm) ปรับตำแหน่งมอเตอร์และตรวจสอบอีกครั้งหลังจากแน่นขึ้น


iii. การดีบักหลังการติดตั้ง


  1. การตรวจสอบระบบ: ตรวจสอบการเชื่อมต่อเพื่อความหนาแน่นและตรวจสอบร่างกายปั๊มและท่อเพื่อความเสียหาย ดำเนินการทดสอบความดันเกี่ยวกับท่อ (1.5 ×แรงดันทำงาน, ≥0.6MPa), การควบคุมปริมาณไอออนคลอไรด์สำหรับท่อสแตนเลส ล้างหรือทำความสะอาดท่อหลังจากผ่านการทดสอบ ตรวจสอบการเดินสายของมอเตอร์การต่อสายดินความต้านทานฉนวน (≥1mΩ) และทิศทางการหมุน
  2. การเตรียมการล่วงหน้า: ยืนยันการหล่อลื่นที่เหมาะสมระบบระบายความร้อน/ล้างตราประทับที่ไม่มีสิ่งกีดขวางและการรองพื้นปั๊มที่สมบูรณ์เพื่อป้องกันการจับอากาศ
  3. การว่าจ้าง:



  • การทดสอบแบบไม่มีโหลด: วิ่งเป็นเวลา 10–30 นาทีตรวจสอบการสั่นสะเทือน (ความเร็ว≤4.5mm/s) เสียงรบกวนและอุณหภูมิแบริ่ง (แบริ่งเลื่อน≤65° C, แบริ่งกลิ้ง≤75° C)
  • การทดสอบโหลด: ทำงานเป็นเวลา≥2ชั่วโมงปรับอัตราการไหลพารามิเตอร์บันทึกและเปรียบเทียบกับเส้นโค้งประสิทธิภาพ หยุดทันทีเพื่อแก้ไขปัญหาเช่นการสั่นสะเทือนที่มากเกินไปเสียงผิดปกติหรือการรั่วไหลของซีล


iv. การบำรุงรักษาหลังการติดตั้ง

(1) การป้องกันปั๊มที่ไม่ได้ใช้

ปิดผนึกทางเข้า/ทางออกเพื่อป้องกันการเข้าสู่เศษซากทำความสะอาดร่างกายของปั๊มและใช้สารยับยั้งการเกิดสนิมเก็บในพื้นที่แห้งและมีการระบายอากาศและตรวจสอบเป็นประจำ เพิ่มฝาครอบป้องกันหรืออุปกรณ์ระบายอากาศในสภาพแวดล้อมที่รุนแรง

(2) การบำรุงรักษาตามปกติ

ตรวจสอบพารามิเตอร์การทำงาน (ความดัน, การไหล, อุณหภูมิ), การรั่วไหลของซีล, การสั่นสะเทือนของแบริ่งและสถานะการหล่อลื่นในระหว่างการทำงานโดยเฉพาะอย่างยิ่งสำหรับปั๊มที่จัดการสื่อการกัดกร่อน ปิดตัวลงอย่างสม่ำเสมอเพื่อการตรวจสอบที่ครอบคลุมเปลี่ยนซีลที่สวมใส่แบริ่งและส่วนประกอบอื่น ๆ และทำความสะอาดร่างกายของปั๊ม

(3) สภาพการทำงานพิเศษ


  • ปั๊มอุณหภูมิสูง: เปิดตัวร่างกายปั๊มอย่างช้าๆ (ความแตกต่างของอุณหภูมิ≤50° C) ก่อนเริ่มต้นเพื่อหลีกเลี่ยงการกระแทกด้วยความร้อน
  • ปั๊มอุณหภูมิต่ำ: precool ปั๊มและใช้มาตรการฉนวนกันความร้อน
  • ปั๊มสื่ออันตราย: ติดตั้งมอเตอร์ป้องกันการระเบิดและสัญญาณเตือนการรั่วไหล ดำเนินการทดแทนและล้างปานกลางก่อนการบำรุงรักษาเพื่อความปลอดภัย



บทสรุป

การติดตั้งปั๊มแรงเหวี่ยงสแตนเลสที่เหมาะสมต้องใช้การเตรียมการก่อนการติดตั้งอย่างละเอียดขั้นตอนที่ได้มาตรฐานการดีบักอย่างเข้มงวดและการบำรุงรักษาที่สอดคล้องกัน การตรวจสอบอย่างสม่ำเสมอเกี่ยวกับการหล่อลื่นตราประทับและสถานะการดำเนินงานยืดอายุการใช้งานและความปลอดภัยในการผลิตTeffikoการขนส่งของเหลวมีความเชี่ยวชาญในการแก้ปัญหาการลำเลียงของเหลวให้ประสิทธิภาพการประหยัดพลังงานและปั๊มอุตสาหกรรมที่ทนต่อการกัดกร่อน สำหรับรายละเอียดเพิ่มเติมโปรดติดต่อเราเพื่อรับการปรับแต่ง
